如果上一篇簡易排除無法為您解決問題!
那這一篇文章一定能為您解決!如果在不行!
您的機器就是故障了請聯絡本公司員工感謝您!!
公司電話:0424629111 行動電話:0927262352

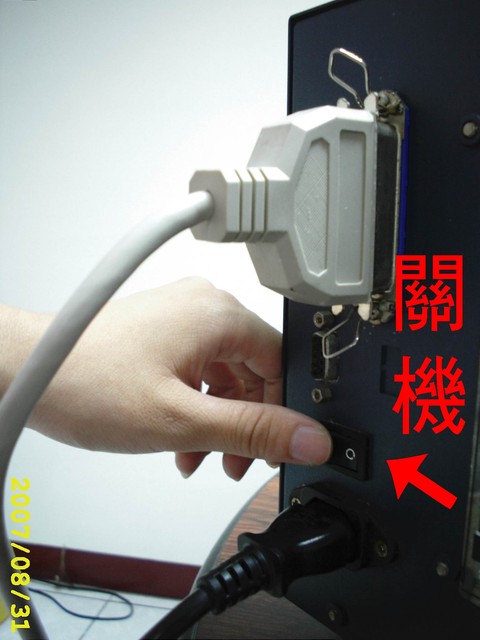

1.請先行關機!

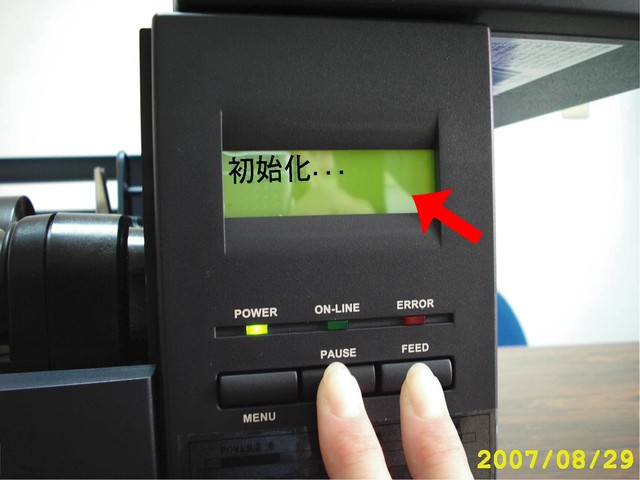

2.然後2隻手指按住(PAUSE)和(FEED)2個鍵



3.然後開機!!此刻手指都不能放開!

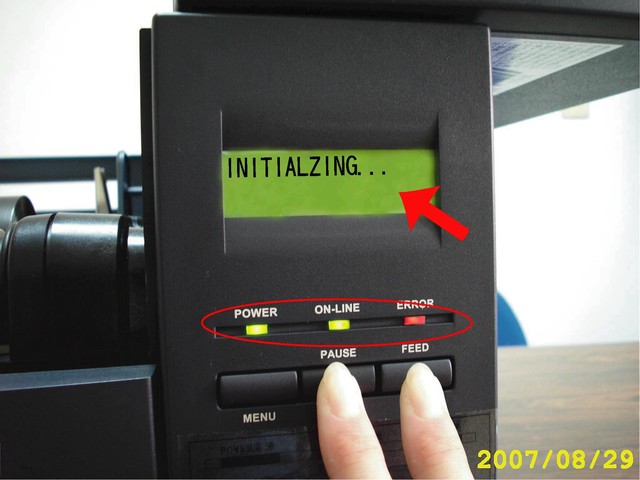

4.然後螢幕會出現初始化!



5.等待畫面出現英文然後三顆燈會同時亮起!



6.在把(FEED)按鍵放開!但是(PAUSE)按鍵還不可以放開!

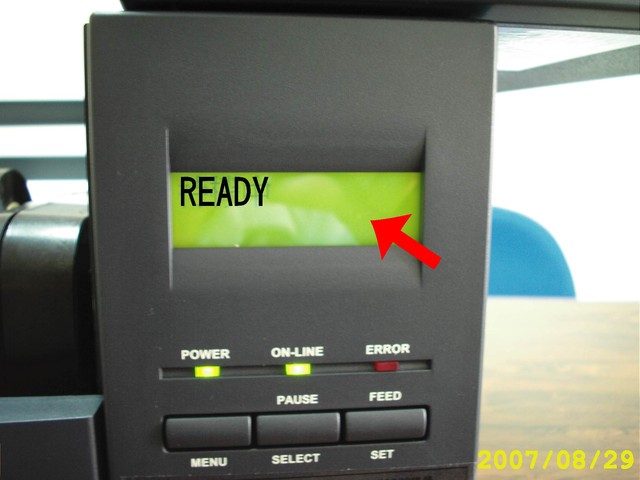

7.等到紙張跑幾張出來後在把手放開!!畫面會出現READY代表設定完成!!

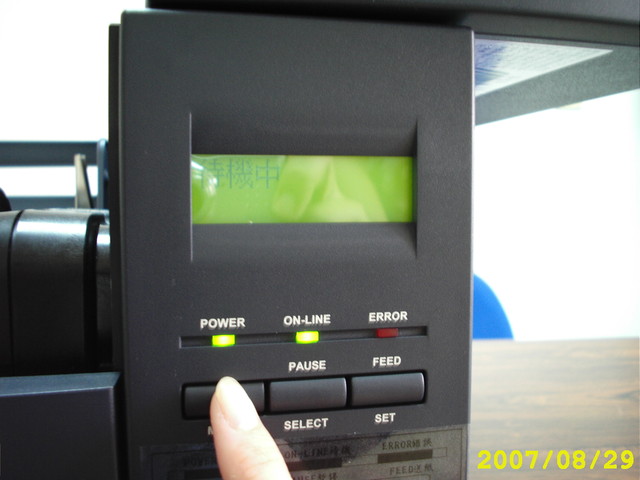

8.(把畫面轉成中文)左鍵案5下!

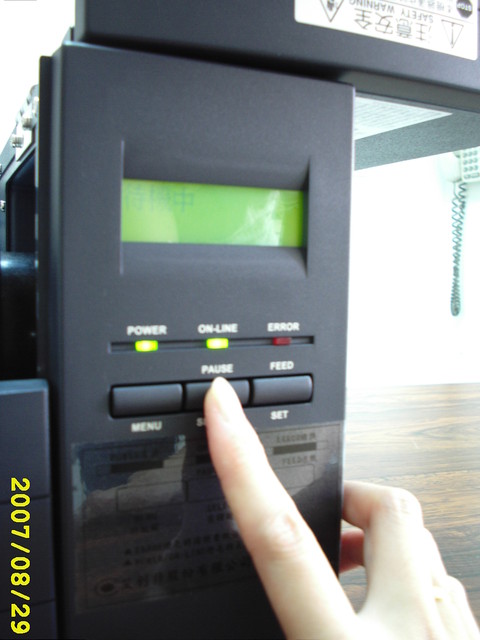

9.中間鑑案1下



10.在案左鍵1下



11.此刻會出現待機中!恭喜您設定完成!可以開始使用了~~~


艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

如果發現還有紙張但是卻出現紙張用盡的時候請依照第五項開始調整



如果發現還有碳帶但是卻出現碳帶用盡的時候請依照第五項開始調整



如果發現請稍後的時候但是把電源開關機後還無法解決
請依照第五項開始調整



如果發現資料傳輸中的時候但是把電源開關機後還無法解決
請依照第五項開始調整



5.請先把機器關機!

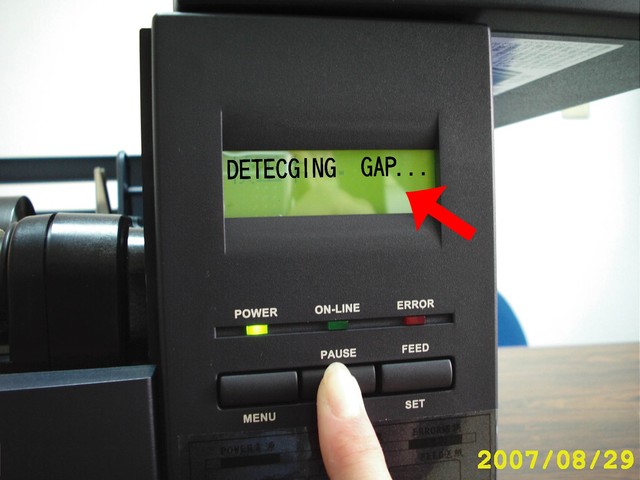

6.按住中間的按鈕!不要放開!




7.然後開機!記住手千萬別放開!



8.螢幕會出現校正中!等紙張跑幾張後在把手放開!



9.出現待機中!代表設定完成!即可使用!

艾利特(股)公司 發表在 痞客邦 留言(2) 人氣()

1.請先把機器電源關閉~~~~

2.手按住按鈕不放!

3.在把電源打開!!記住按鈕的手千萬別放開!

4.注意此刻燈會先亮橘燈~~

5.然後馬上會亮紅燈!看到紅燈馬上把手放開!!

6.紙張會跑出來!此為自動紙張偵測!!

7.等紙張跑完如亮綠燈!代表一切正常!如印出來還是有問題請重複做一次!

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()





1.本機有附碳帶和紙張安裝說明圖樣!



2.請用手指往前按壓熱感頭(印字頭)即可打開



3.紙張座和機器本身是可分離的!依照箭頭方向置入卡槽即可!



4.二個圓盤裝紙張用大頭要朝內!請勿裝錯請依照圖面裝置!



5.圓盤紙張放入紙架後2邊有扣環請記得扣上!如圖示!



6.貼紙印刷面要朝上喔!



7.請把感測器的桿子往上扳!好讓紙張通過!往上扳前要先壓綠色按鈕!



8.請把感測器的桿子往下壓!



9.請把靠紙器開關打開靠紙器即可移動!



10.請把靠紙器確實靠到紙張邊緣勿太緊也勿太鬆!剛好即可!



11.然後把靠紙器開關關閉即可!



12.碳帶裝法請依照圖示往下安裝!



13.碳帶請由右邊先行安裝!把右邊彈簧壓下去即可!



14.碳帶的凹槽請對準機器左邊的碳帶齒輪凸槽即可!



15.請旋轉回收碳帶齒輪到碳帶跑出來為止!



16.紙張與碳帶安裝完畢!




17.熱感頭座(印字頭)請用2隻手指往下壓直到右邊開關彈起為止!



18.完成圖!





19.電源開關在機器的右側!



(1)為印表機專用連接孔{LPT1}!
(2)為早期印表機連接孔RS232九對九{COM1)!
(3)電源線插孔!
(4)此為機器內部設定千萬不可亂動切記!





20.機器2顆綠燈亮起即可開始使用!











艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

1.紙架和主機是可分開的!請放入主機的卡槽!



2.雙手往前扳(如箭頭)熱感頭座(印字頭)即可打開!



3.請把熱感頭座(印字頭)往上推上頂點後放開即可卡住!



4.紙張印刷面記住要朝上!



5.請注意紙張放入位置!



6.請把紙張穿過靠紙器!



7.靠紙器必須靠到紙張!請勿太緊勿太鬆!適中即可!



8.後面2個靠紙器要靠好!從後面往前看紙張必須是直線!



9.把碳帶架上的透明蓋打開!



10.右邊為大頭!!



11.左邊為小頭!!



12.碳帶軸上會有刻度!碳帶10cm請把碳帶裝到10的位置!



13.碳帶有分正反面請注意碳帶的方向!



14.碳帶軸裝入碳帶請注意碳帶方向和碳帶軸方向請勿裝錯!



15.請注意碳帶要繞到熱感頭(印字頭)的下面!



16.請把碳帶黏貼到碳帶回收軸上面!



17.請旋轉碳帶軸到碳帶出來為止!



18.把熱感頭座關閉(1)先往上推如圖



19.再來把支撐桿往前推一下!如圖



20.一邊推支撐桿一邊把熱桿熱感頭座往下放!如圖



21.請用兩隻手往下壓把熱感頭座關閉!



22.電源在機器的後面!



23.機器亮綠燈代表正常即可開始使用!


艾利特(股)公司 發表在 痞客邦 留言(2) 人氣()

1.打開側蓋!每一台機器都會有安裝說明的圖解!



2.依箭頭指示將熱感頭(印字頭)打開!



3.紙張請注意印刷面朝上!



4.往(LABEL)的方向把紙張穿進去!



5.請把紙張穿過靠紙器!



6.記住要把靠紙器靠向紙張邊緣!如沒靠好紙張會亂跑!



7.這是外捲的紙張!



8.也是一樣!印刷面朝上放進去!



9.這是碳帶放置夾!



10.右邊為大頭!



11.左邊為小頭!



12.請按照箭頭指示方向把碳帶軸放入!



13.請注意碳帶裝置方向!請按照箭頭方向!



14.碳帶軸裝入碳帶的方向記住要正確!



15.碳帶軸裝入碳帶的方向記住要正確!



16.碳帶軸上面有刻度!碳帶10公分請把碳帶中到10的刻度就可以!不用把碳帶裝到底!



17.碳帶安裝進去碳帶夾請注意方向!



18.請注意箭頭!!紙張和碳帶的路徑是分開的!



19.碳帶繞到上面來!把回收碳帶軸裝上去後粘到上面即可!



20.請把回收軸旋轉!把碳帶的碳粉轉出來為止!



21.請用2隻大拇指往下壓即可關閉!



22.安裝完成正面圖樣!



23.安裝完成側面圖樣!



24.把電源打開顯視待機中!就代表一切都完成了!
