目前分類:機器碳帶紙張安裝說明及圖解 (37)

瀏覽方式: 標題列表 簡短摘要

艾利特股份有限公司

TSC TTP-384MT碳帶標籤貼紙安裝方式 影片解說





文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

TOSHIBA B-EX4T3碳帶標籤貼紙安裝方式 影片解說



文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

艾利特股份有限公司

TOSHIBA B-EX4T3紙張碳帶安裝教學



1.將機器側蓋打開




2.將印字頭開關打開即可下拉側板






3.將印字頭抬起


4.將紙架側板開關旋開後拿出





5.拿出側板後注意紙架上有溝槽側板上也有溝槽



6.拿起貼紙記得印刷面朝上


7.將貼紙裝入紙架上


8.把貼紙繞過緩衝桿


9.在把側板裝入紙架上.注意溝槽要正確才裝的進去




10.裝入置中後把開關旋鈕鎖緊



11.把靠紙器白色選扭打開



12.把貼紙穿入靠紙器後靠緊再把白色旋鈕選緊固定





13.把紙張靠紙器往上打開靠紙器即可移動





14.把紙張感應器往上打開




15.再把貼紙往前穿出


16.在把靠紙器靠好後把靠紙器開關往下壓即可




17.在把紙張感應器往下壓即可








18.再來安裝碳帶


19.把碳帶打開.會有回收紙管及新碳帶



20.回收紙管裝前方碳帶軸管.新碳帶裝後方碳帶軸管




21.把碳帶插入後方碳帶黑色管




22.注意碳帶繞至前方碳帶回收軸的方向位置







23.再把碳帶回收紙管插入碳帶回收軸



24.完成安裝碳帶


25.在把印字頭往下壓


26.碳帶回收軸選轉至碳帶跑出為止



27.再把印字頭側蓋關閉



28.把印字頭開關關閉


29.記住有兩段式關閉.請關置LABEL2


30.碳帶貼紙安裝完成


31.把機器電源打開




32.開始列印


文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

艾利特股份有限公司

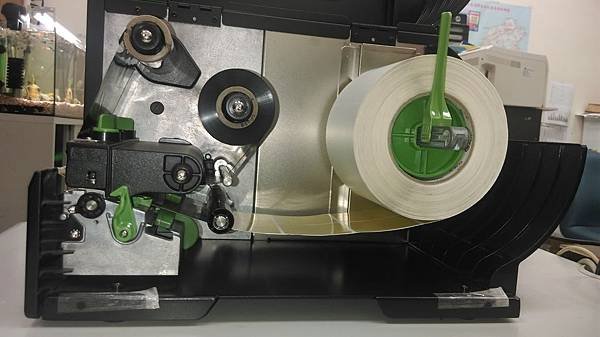

TSC TTP-384MT 碳帶紙張安裝說明及圖解




側蓋已有貼安裝教學可以先看過


1.請打開標籤機側蓋





2.請打開印字頭開關





3.拿起貼紙注意印刷面朝上



4.請抽出右邊紙架檔板



5.左邊側板調整至貼紙大小



6.放入貼紙




7.將貼紙與右邊擋板調整至貼紙正確尺寸大小位置









8.將靠紙器旋鈕旋鬆.調整靠紙器






9.將紙張穿過靠紙器後.再把靠紙器靠至貼紙邊緣.後旋緊靠紙器








10.將紙張穿過紙張綠色感應器












11.貼紙安裝完成


12.拿出碳帶開始安裝碳帶


13.打開碳帶


14.新的碳帶裝入後面的碳帶支架



15.插至適當的刻度 刻度是以英吋為單位




16.再將碳帶拉至前方




17.記得把碳帶穿過碳帶感應器(黑色長條狀)



18.再把碳帶回收紙管穿入前方碳帶支架


19.穿至適當的刻度(刻度是以英寸計算)



20.再把碳帶黏至碳帶回收紙管


21.選轉碳帶回收支架把碳帶轉出即可



22.碳帶安裝完成


23.把印字頭關閉



24.安裝完成


25.將電源及USB傳輸線插入後開機



26.安裝完成開始列印





文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

TOSHIBA B-FV4T-TS 碳帶紙張安裝說明及圖解




1.開啟機器上蓋





2.用力壓綠色<PUSH>碳帶座開關


3.請往前打開碳帶座開關


4.請往上打開碳帶座



5.拿起碳帶.會附有一個是碳帶回收軸.一個是全新的碳帶




6.打開碳帶


7.拿起碳帶輔助黑色軸管


8.左邊有彈簧所以先往左邊推右邊即可拿起


9.注意碳帶輔助軸管拿起後左右兩邊造型不一樣裝入方向也不一樣

這一個形狀注入機器的左邊


這一個形狀裝入機器的右邊


10.將碳帶輔助軸管插入碳帶軸管裡面.請注意方向



11.注意碳帶座上綠色齒輪有方形凹槽.是要對準碳帶輔助軸管的方形凸點


12.注意碳帶座上的圓形凹洞.是要對準碳帶輔助軸管的圓形凸點


13.碳帶輔助軸管的方形凸點.請對準碳帶座上綠色齒輪方形凹槽.對準壓入後再裝右邊






14.碳帶輔助軸管的圓形凸點順勢裝入碳帶座上的圓形凹洞.





15.碳帶裝入完成


16.再來開始裝碳帶回收軸管.先把碳帶輔助黑色軸管拿起.

由左邊先壓入後右邊先提起


17將碳帶輔助軸管裝入碳帶回收軸管



18.碳帶輔助軸管的方形凸點.請對準碳帶座上綠色齒輪方形凹槽.對準壓入後再裝右邊



19.碳帶輔助軸管的圓形凸點順勢裝入碳帶座上的圓形凹洞.



20.在旋轉回收軸管的綠色齒輪.將保護膜手動回收至碳帶出來為止







21.再來標籤紙.請注意貼紙印刷面朝上安裝


22.把軸管插入標籤紙紙管內


23.置中即可





24.放入紙架上即可


25.機器後方有導紙孔.請將貼紙裝入即可



26.請注意將標籤紙裝入導紙滾輪內




27.接下來按黑色按鈕可以打開靠紙器




28.貼紙穿入後.在按黑色按鈕

    把靠紙器往內推靠好貼紙








29.靠好靠紙器後貼紙安裝完成


29.在把碳帶座下壓.




30.安裝完成












31.在把機器上蓋往下蓋即可完成







32.開啟電源即可開始運作





文章標籤

艾利特(股)公司 發表在 痞客邦 留言(1) 人氣()



文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()





文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

TOSHIBA B-SA4TM 碳帶紙張安裝說明及圖解






1.按下<OPEN>按鍵方可打開機器上機構



2.兩隻手扶著上機構往上打開




3.看到紙架拿起紙架



4.打開紙架旁檔片開關.檔片才可取出



5.取出紙架檔片




6.拿起貼紙.列印面朝上裝入紙架.


7.紙捲放入紙架後.再把檔片裝入紙架



8.注意檔片會有方向性.紙架上方有凹進去的軌道



9.檔片上方也有凸出的卡榫


10.將檔片卡榫對準紙架軌道即可裝入




11.再把檔片左右兩邊推至正中央



12.推置正中央後.把檔片開關關閉即可鎖上





13.紙架放入機器時.請注意紙架有方向性.紙架檔片半圓形狀方向要往機器前端



14.將紙架放入機器







15.紙架放入後.將紙張感應器往上扳




16.再把貼紙穿過紙張感應器


17.再把靠紙器下壓推向貼紙



18.靠好貼紙邊緣.貼紙才不會亂跑


19.再把紙張感應器往下關閉


20.注意要卡入.才會固定


21.接下來要安裝碳帶.請把上機座上的碳帶座外蓋打開


22.請用兩隻大拇指往上掰開即可開啟碳帶座外蓋



23.請注意碳帶方向碳帶座下方裝入新的碳帶.碳帶座上方裝入回收軸


24.先行裝入新碳帶.請注意碳帶座下方.右邊會有彈簧卡榫



25.握緊碳帶.先裝右邊彈簧卡榫




26.再順勢把碳帶裝入左邊卡榫


27.裝入後要注意碳帶座左邊卡榫會有凸出固定點.要對準碳帶左邊凹入固定點





28.裝好新碳帶後再裝碳帶回收軸.注意請裝入碳帶座上方也是右邊會有彈簧卡榫


29.右邊裝入後再順勢卡入左邊碳帶座卡榫


30.也是要注意碳帶座左邊卡榫會有凸出固定點.要對準碳帶回收管左邊凹入固定點



31.完成後再旋轉齒輪把碳帶保護膜回收


32.轉至碳帶跑出來為止


33.完成後再把上機座的碳帶座外蓋關閉


34.關閉後再把上機座關閉


35.兩隻大拇指往下壓關閉上機座


36.完成後即可打開電源.開始列印


37.恭喜安裝完成


38.機器後方外蓋功用是讓超大捲貼紙可由這裡進出


39.注意機器後方各式插孔功用


文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

EP-4205紙張碳帶安裝說明


**如果機器有加裝外掛紙架請由第一項開始安裝

**如果機器沒加裝外掛紙架請由第9項開始安裝

**********************************************



1.請檢查外掛紙架零件


2.把兩邊紙架螺絲鎖上



3.紙架組裝完成


4.請把紙架上支架兩片綠色檔版裝上


5.紙架安裝完成


6.機器底部會有兩個卡孔是在裝紙架的


7.請把機器連結至紙架即可


8.完成連結


9.請按住兩邊上蓋開關往上打開即可



10.按住碳帶座開關左右兩邊一起按


11.把整個碳帶座往上打開即可



12.安裝貼紙.先把貼紙紙捲印刷面朝上裝入貼紙支架上


13.再把綠色擋片靠好貼紙置中即可.讓後放進紙架上


14.把貼紙穿入機器後放導紙孔


15.貼紙拉置前方注意貼紙靠紙器


16.把靠紙器推開.讓紙張穿過


17.貼紙穿過後再把靠紙器靠好.靠紙器移動一邊兩邊都會動作.


18.貼紙安裝完成


19.接下來安裝碳帶


20.把碳帶軸管裝入碳帶


21.碳帶插入後置中即可不需插到底


22.注意左邊方型孔對機器上齒輪方型凸點




23.先碳帶軸管左邊方型凹洞卡入機器齒輪方型凸點即可


24.再把碳帶軸管右邊凸點卡入機器右邊卡槽即可



25.接下來安裝碳帶回收軸紙管.把碳帶軸管插入碳帶空紙管


26.紙管置中即可


27.一樣碳帶軸管上有一個方形凹孔.要卡入碳帶座上方齒輪方型凸點



28.先把碳帶軸管左邊方型凹洞卡入機器齒輪方型凸點即可


29.再把碳帶軸管右邊凸點卡入機器右邊卡槽即可



30.碳帶回收軸安裝完成


31.把碳帶保護膜拉置碳帶回收軸紙管黏貼好


32.往上方旋轉齒輪把碳帶保護膜手動回收


33.轉至碳帶出現為止


34.再把碳帶座用兩支手往下壓,關閉碳帶座



35.在把機器上蓋往下蓋上



36.機器後方連接孔分配圖


37.接上電源(機器附贈電源供應器)請記得要接家用電源插座110V


38.接上傳輸線(機器附贈USB傳輸線)

        方型孔插機器,長方扁型插電腦USB座


39.連接完成


40.開啟電源即可開始使用


41.機器READY燈亮起即可開始動作


42.安裝完成開始列印















文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()




1.請打開印字頭上座


2.左右兩個開關往前扳


3.在把整個印字頭做往上提即可


4.把碳帶下蓋往下扳



5.在把碳帶上蓋往上扳


6.碳帶取出有方向性.

   新的碳帶裝碳帶座下方

   回收碳帶軸裝碳帶座上方


7.把碳帶軸裝入碳帶


8.看碳帶幾公分就對照碳帶軸上刻度裝入即可(照片為10公分碳帶)


9.碳帶先從右邊開始裝.先壓入彈簧在順勢裝左邊


10.左邊黃色卡榫裝入碳帶座左邊黃色卡榫


11.完成後在裝碳帶回收軸


12.也是先行對好刻度


13.先從右邊開始安裝壓入彈簧


14.再對左邊黃色卡榫


15.完成


16.再把碳帶保護膜黏貼至碳帶回收軸


17.再用手動方式往上捲動碳帶回收軸


18.把保護膜先行回收直到碳帶出現為止


19.再把碳帶座上蓋及下蓋關閉即可



20.碳帶安裝完成


21.貼紙印刷面朝上放


22.此為放小捲貼紙專用架


23.開關打開後紙架會伸縮


24.再把紙架移動至貼紙紙捲大小位置


25.把貼紙裝入卡入後即可



26.按住靠紙器可以移動靠紙器


27.調整靠紙器至貼紙寬度大小


28.把靠紙器靠到貼紙即可


29.完成


30.再把印字頭座往下蓋即可





31.完成安裝貼紙碳帶



文章標籤

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()



1.打開側蓋!每一台機器都會有安裝說明圖


2.將熱感頭(印字頭)打開!




 3.將貼紙座靠紙器移開





 4.請注意貼紙方向,印刷面朝上


 5.貼紙放進紙架上後往前拉


 6.此為紙張感應器移動裝置



7.注意紙張感應器貼紙要在此綠色橫桿下方



8.紙張感應器上倒三角形圖示一定要在貼紙正上方


 9.此為貼紙靠紙器


 10.一定要確實靠好貼紙不然貼紙會亂跑


 11.記住紙架上的靠紙器也要靠好



 12.貼紙安裝完成圖


  13.請注意碳帶安裝方向


 14.碳帶要經過此此鐵桿


 15.碳帶回收紙管記得要套進去碳帶回收桿




 17.把碳帶拉出,往上黏製碳帶回收紙管



 18.碳帶回收軸旋轉幾圈至碳帶轉出為止





  19.2隻大拇指一起往下壓印字頭



 20.碳帶安裝完成


 21.碳帶紙張安裝完成




 22.此為壓力旋鈕請勿任意轉動


23.開啟電源


 24.出現待機中代表可以開始列印





艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()







艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()







艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()







艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()





艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()







艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()



請選擇您需要的機型



ELITO EP-4205



TOSHIBA  B-EX4T2-HS(置左)

TOSHIBA  B-EX4T3-HS(置中)

TOSHIBA  B-SA4TM

TOSHIBA  B-452HS(HP4602)

TOSHIBA  B-452R(IP4304-R)

TOSHIBA  B-EV4T-TS

TOSHIBA  B-EV4T-GS

TOSHIBA  B-FV4T-TS

TEC B-452 (IP4304)



TSC TX600

TSC TTP-384MT

TSC TTP-644M-pro(HP4604S-pro)

TSC TTP-644M-plus(HP4604S-plus)

TSC TTP-ME340(IP344ME)

TSC TTP-344M-pro(IP4304S-pro)

TSC TTP-344M-plus(IP4304S-plus)

TSC TTP-342M-pro(IP4302-pro)

TSC TTP-342M-plus(IP4302-plus)

TSC TTP-345(SP4305)

TSC TTP-343(SP4303)

TSC TTP-342-pro(SP4302-pro)

TSC TTP-244-plus(SP4204-plus)

TSC TTP-247(SP4207)



CAB-eos1



IP48Win/C600(HP4602)

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

TOSHIBA  B-EX4T2-HS


TOSHIBA  B-452HS(HP4602)


TOSHIBA  B-452R(IP4304-R)


TOSHIBA EV4T-TS


TOSHIBA EV4T-GS


TEC B-452 (IP4304)



M3-pro(TTP-342M-pro)(IP4302-pro)



M3(TTP-342M-plus)(IP4302-plus)



S3(TTP-345)(SP4305)



S3(TTP-343)(SP4303)


S2(TTP-247)(SP4207)

艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()

標籤機貼紙內外捲均可使用只是裝法些微不同



貼紙內捲裝法(貼紙捲在裡面)












貼紙外捲裝法(貼紙捲在外面)












艾利特(股)公司 發表在 痞客邦 留言(0) 人氣()
