1.請用手指往前按壓熱感頭(印字頭)即可打開

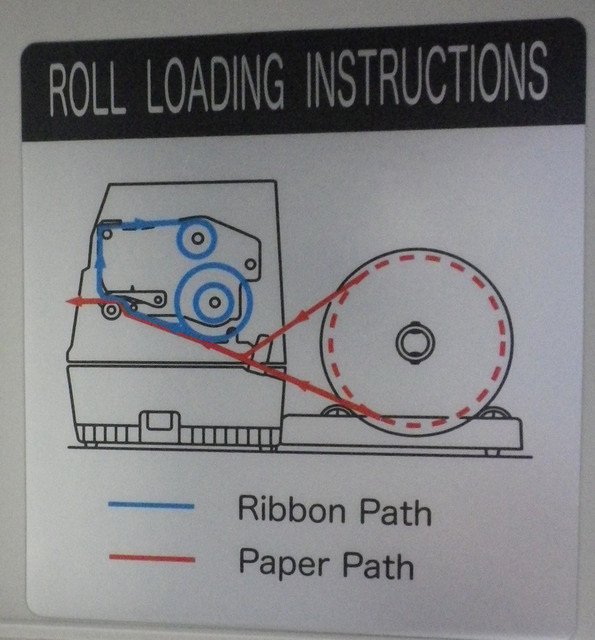

2.本機有附碳帶和紙張安裝說明圖樣!

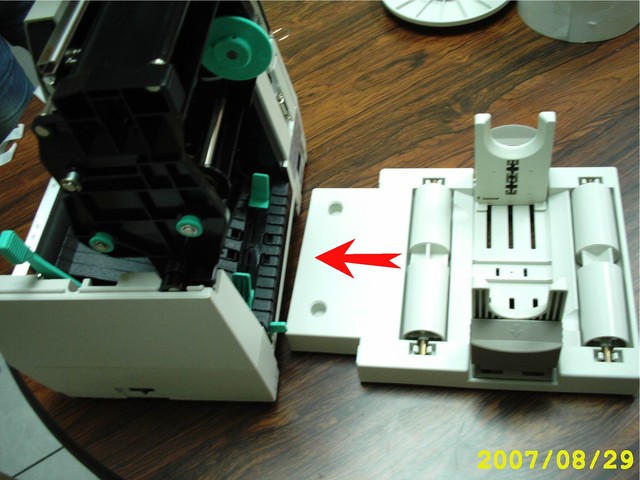

3.紙張座和機器本身是可以分離的!依照箭頭方向置入卡槽即可!

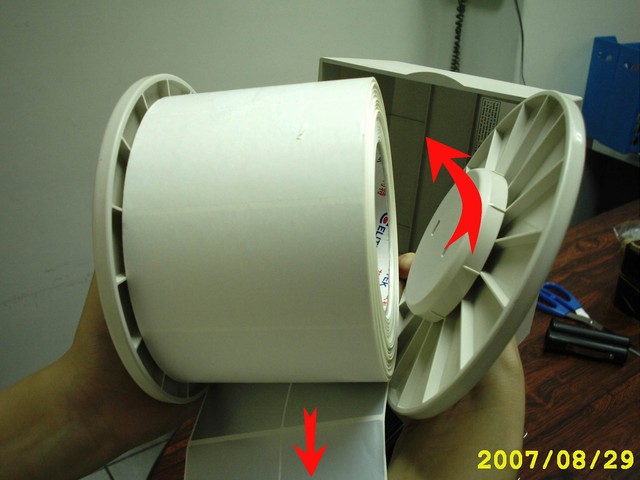

4.二個圓盤裝紙張用大頭要朝內!請勿裝錯請依照圖面裝置!





5.圓盤紙張放入紙架後2邊有扣環請記得扣上!如圖示!

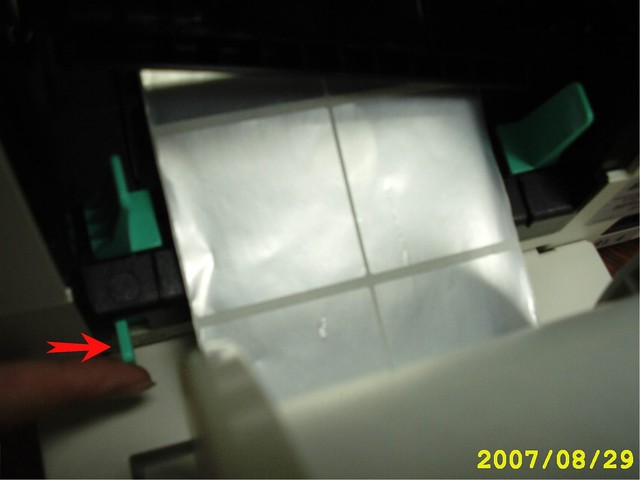

6.請把靠紙器的開關打開靠紙器就可移動!

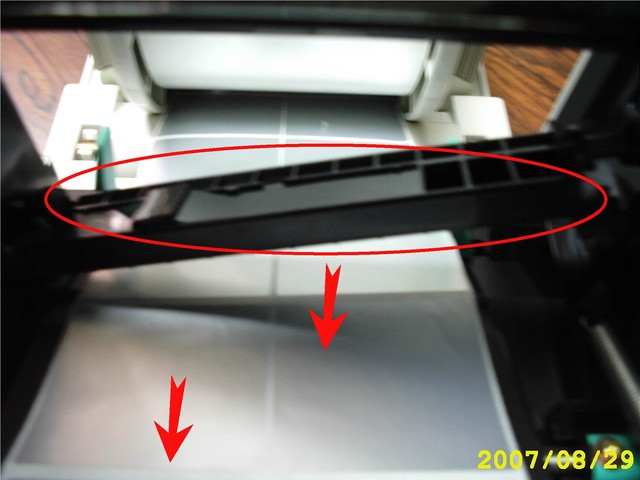

7.請把紙張穿過靠紙器也穿過感測器即可!





8.請把靠紙器確實靠到紙張邊緣勿太緊也勿太鬆!剛好即可!然後將靠紙器開關關閉即可!



9.把貼紙往前穿至前端即可

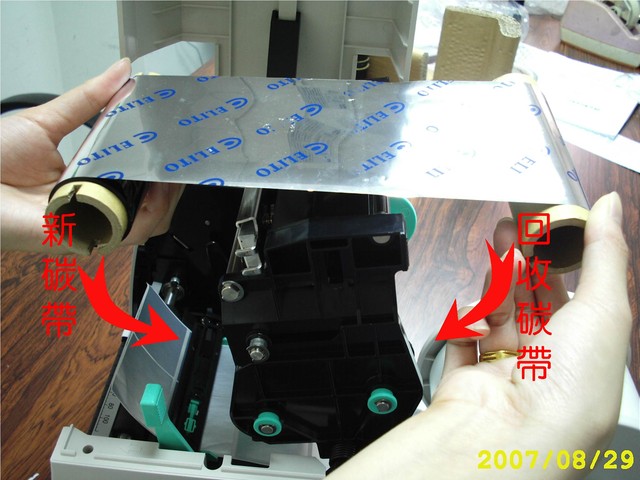

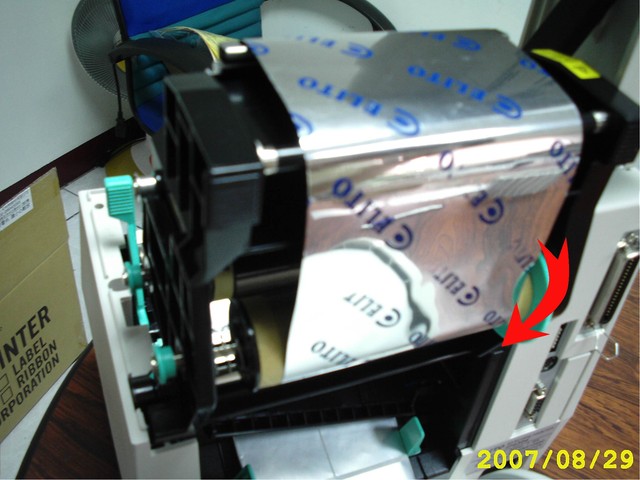

10.碳帶裝法請依照圖示往下安裝!

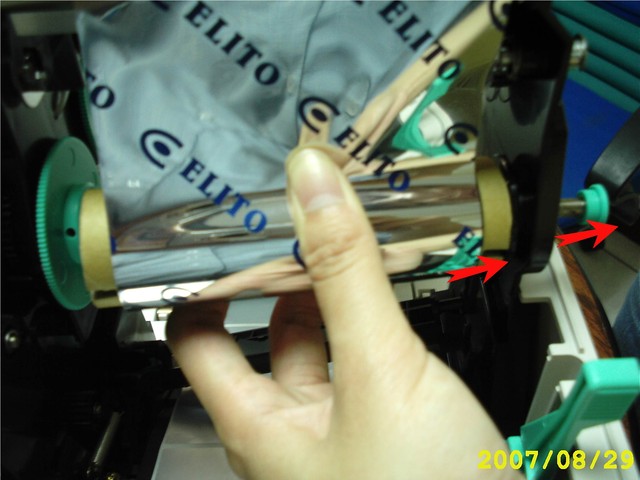

11.碳帶請由右邊先行安裝!把右邊彈簧壓下去即可!

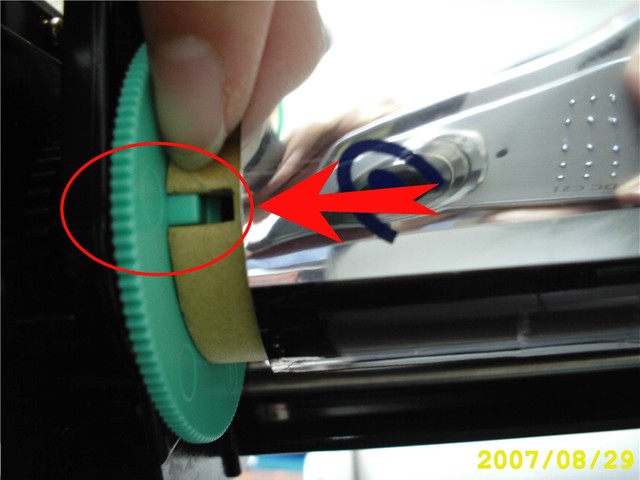

12.碳帶的凹槽請對準機器左邊的碳帶齒輪凸槽即可!





13.請旋轉回收碳帶齒輪到碳帶跑出來為止!

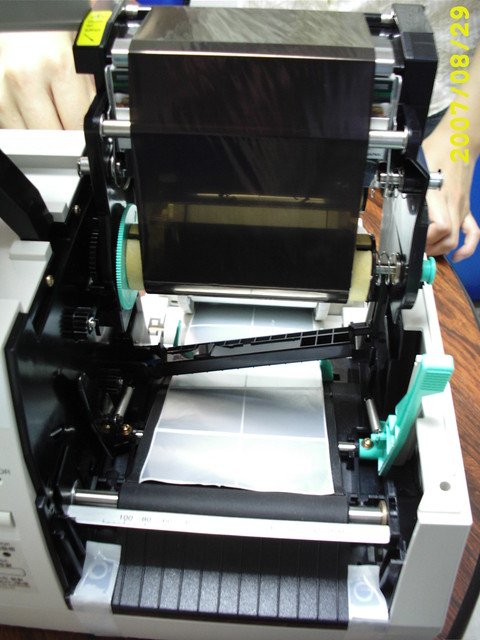

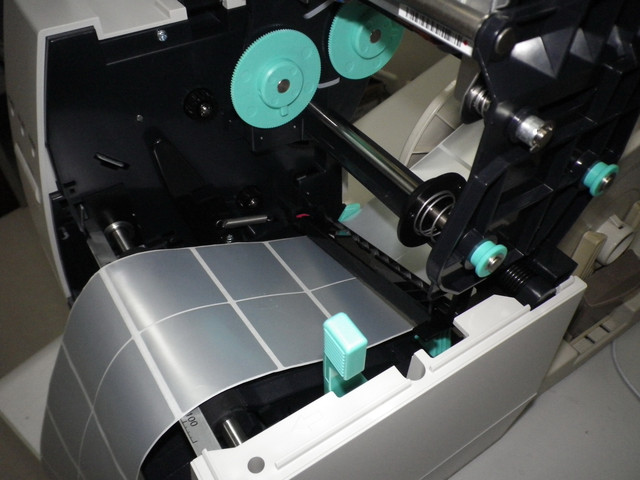

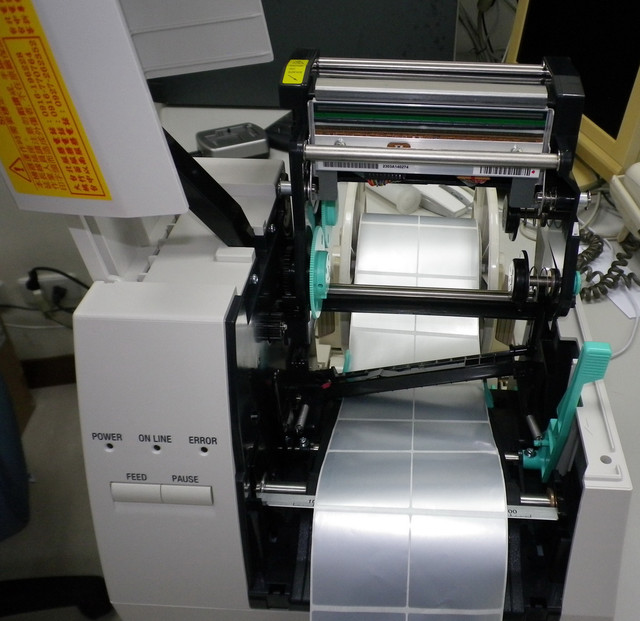

14.紙張與碳帶安裝完畢!

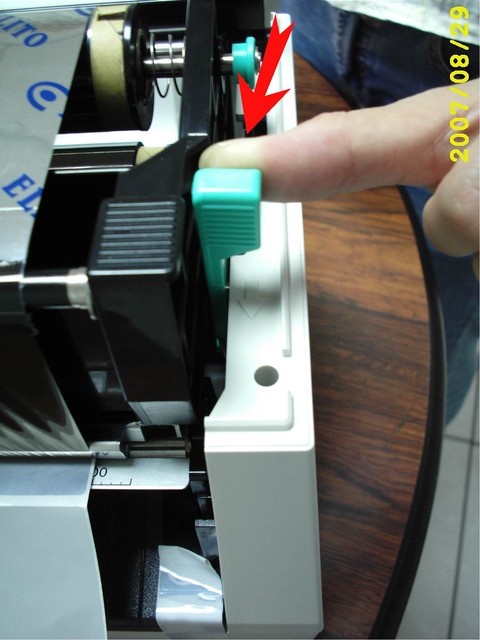

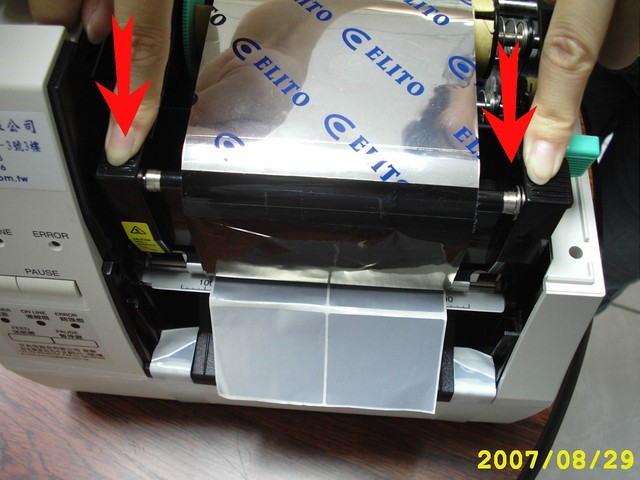

15.熱感頭座(印字頭)請用2隻手指往下壓直到右邊開關彈起為止!

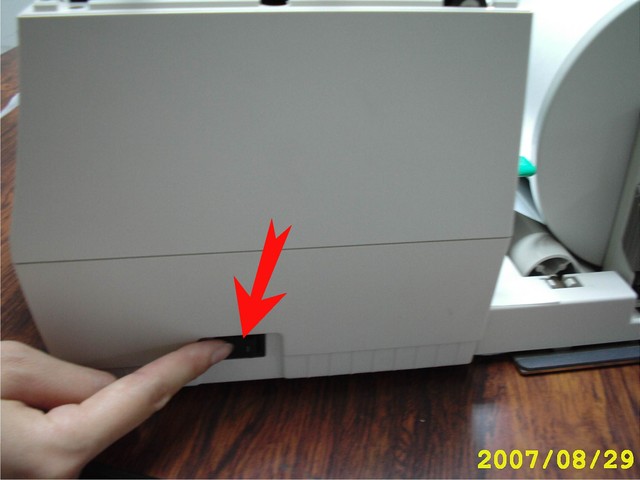

16.電源開關在機器的右側!



17.機器2顆綠燈亮起即可開始使用!

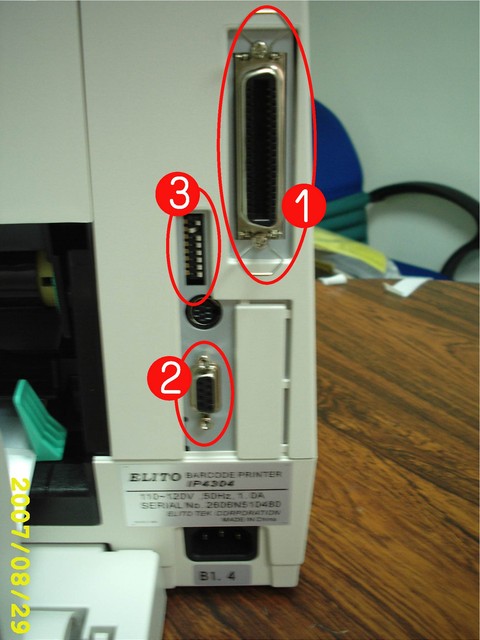

18.此圖為機器背面照!請注意您的機器所安裝的連接埠為何!

安裝印表機驅動程式時記得要調整!

1.Plinter埠為印表機專用連接孔

2.RS232埠為早期印表機連接孔RS232九對九

3.機器內部調整器請勿亂動
