TSC系列-BarTender2016 (windows 7)安裝操作

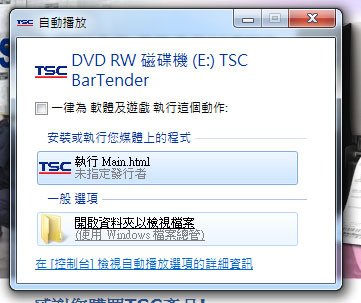

1.放入光碟後如沒有自動執行會出現以下圖示選項

   a.自動安裝請選擇第一個執行檔安裝請跳至第項繼續觀看

   b.手動安裝請選擇<<開啟資料夾以檢視檔案>>跳至第項開始觀看

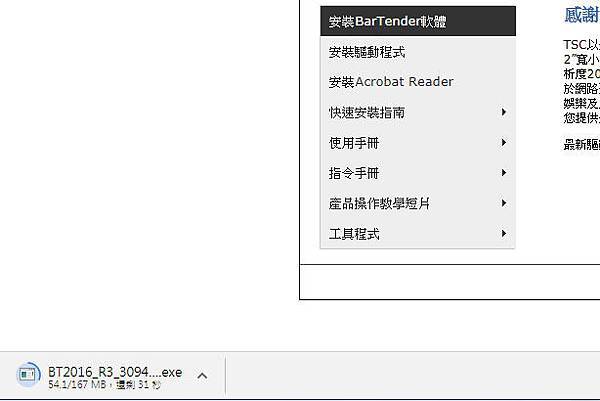

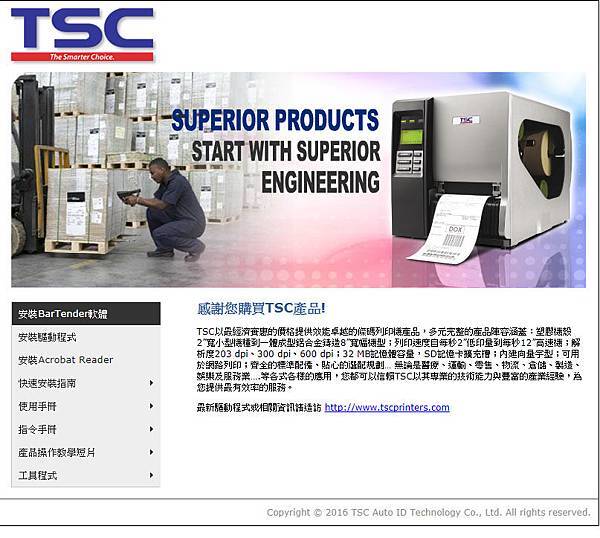

2.選擇自動安裝會出現視窗,請點選第一個<<安裝Bartender軟體>>

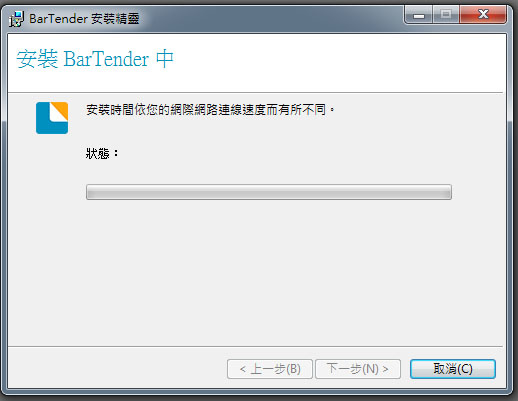

3.開始下載Bartender軟體


4.下載後請點選執行檔會出現以下圖示請按<<是>>繼續安裝

   請跳至第項繼續觀看


5.選擇<<開啟資料夾以檢視檔案>>進入光碟片裡

        或直接進入<<我的電腦>>點選光碟機也可進入光碟片裡


6.點選後會進入光碟片裡


7.看到光碟片裡的資料請點選<<Bartender>>資料夾


8.會看到執行檔<<BT2016_R3_3094_UL_TSC>>請點選後開始執行

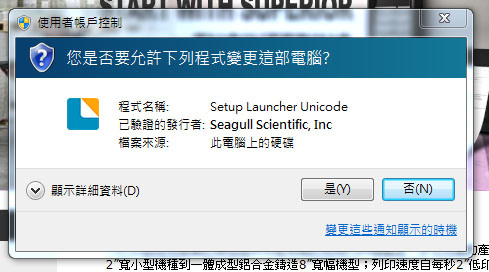

9.會出現警告訊息請按<<是>>

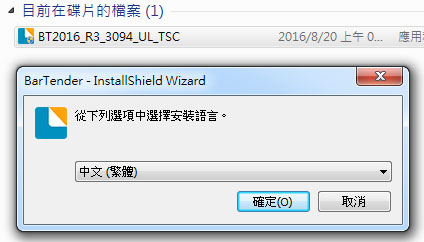

10.請選擇語言後按<<確定>>


11.準備安裝

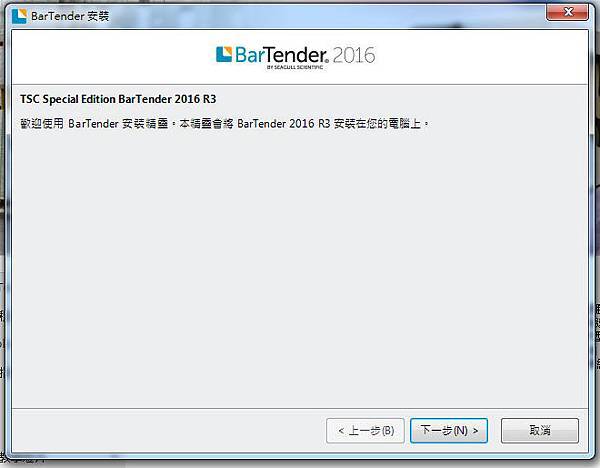

12.請按<<下一步>>


13.請打勾<<我接受授權合約中條款>>後按<<下一步>>

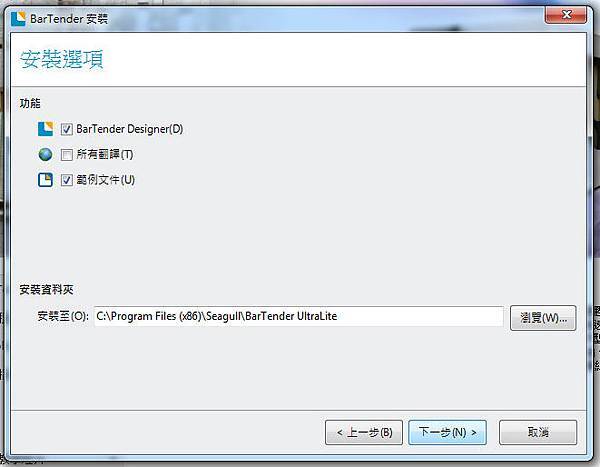

14.如沒有要指定資料夾請按<<下一步>>開始安裝


15.請按<<安裝>>

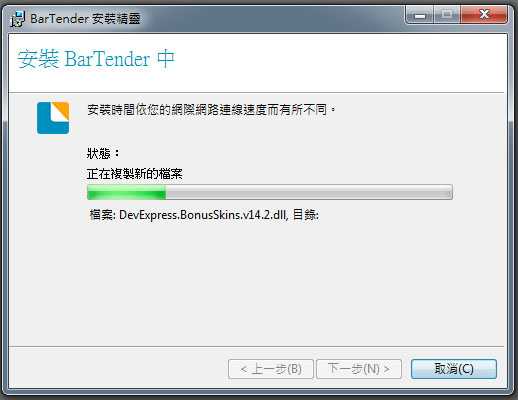

16.正在安裝

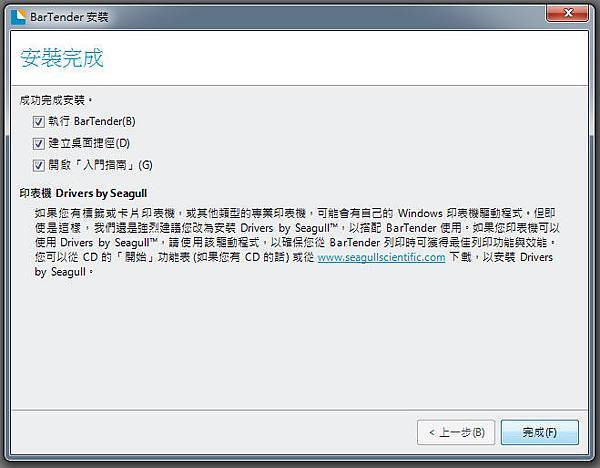

17.安裝完成請按<<完成>>離開

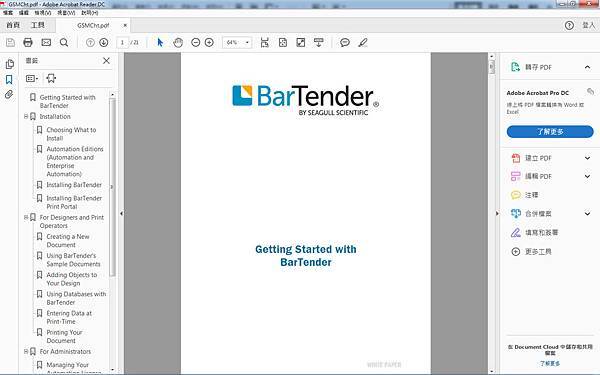

18.會出現這視窗關閉即可

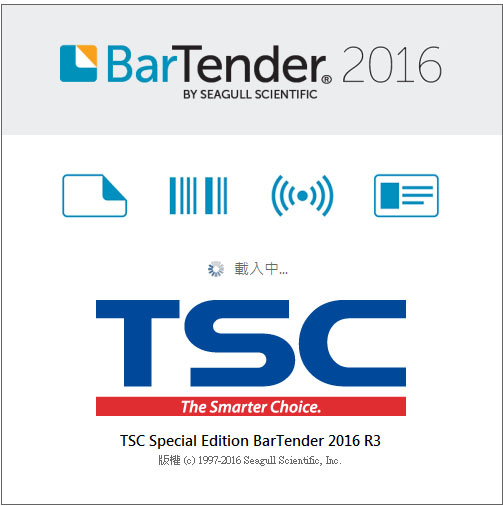

19.正在啟用軟體


20.安裝完畢軟體會自動執行,請按<<完成>>即可

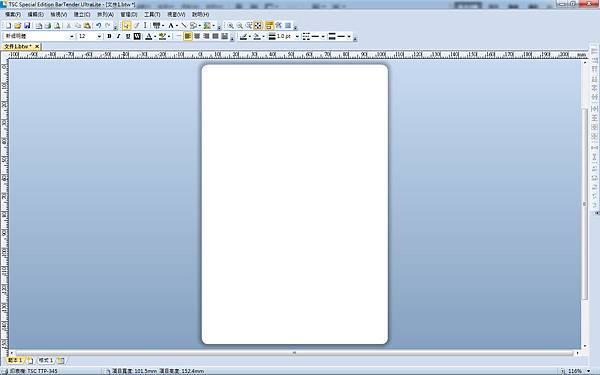

21.出現空白畫面後即可開始使用或者關閉軟體繼續安裝驅動程式


22.安裝驅動程式有幾種方式安裝((請先行把機器電源打開))

    A.電腦自動搜尋安裝

    B.光碟片自動下載安裝

    C.手動進入光碟片安裝

    D.進入<<裝置與印表機>>裡面手動安裝

    請依下列教學安裝印表機驅動程式...............................................

     A1.自動安裝如之前有安裝過電腦會記錄驅動程式會出現以下畫面



     A2.再去裝置與印表機看,就會出現印表機型號了

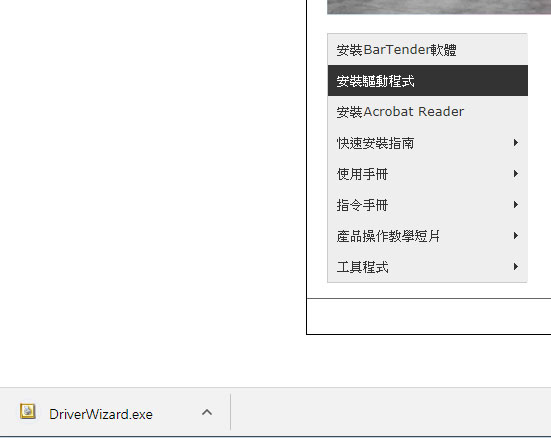

    B1.或者點選一開始的自動安裝畫面裡的<<安裝驅動程式>>選項


    B2.開始下載驅動程式


   B3.點選下載好的執行檔後會出現以下圖示請按<<是>>開始安裝

        請跳至C5.繼續觀看


    C1.選擇<<開啟資料夾以檢視檔案>>進入光碟片裡

         或直接進入<<我的電腦>>點選光碟機也可進入光碟片裡

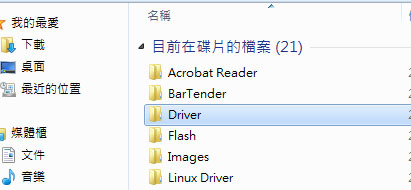

    C2.看到光碟片裡的資料請點選<<Driver>>資料夾

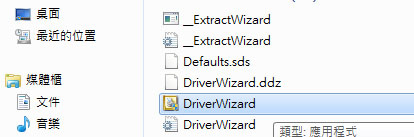

    C3.進入後請點選<<DriverWizard>>執行檔

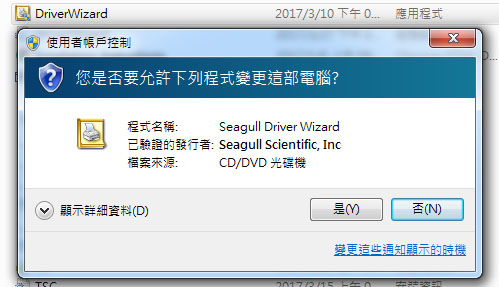

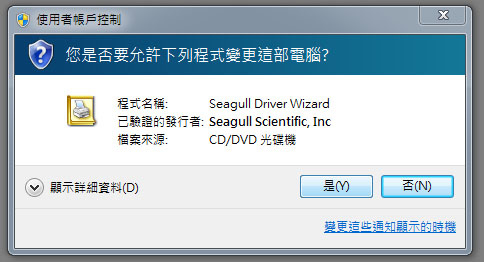

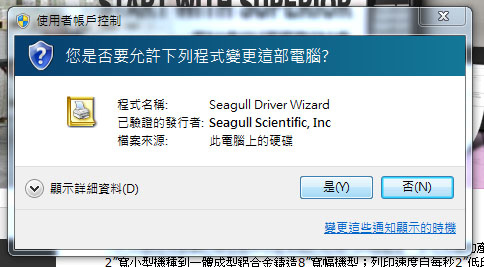

    C4.會出現警告訊息請按<<是>>開始安裝

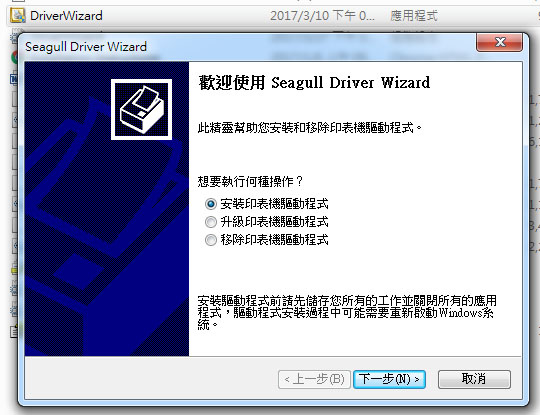

    C5.請點選安裝印表機驅動程式後按<<下一步>>

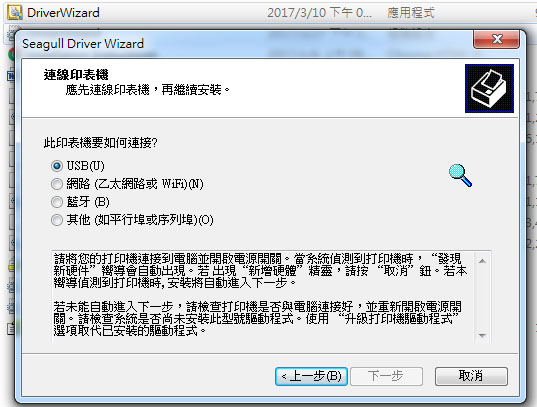

    C6.標籤機電源有開啟會自動搜尋USB

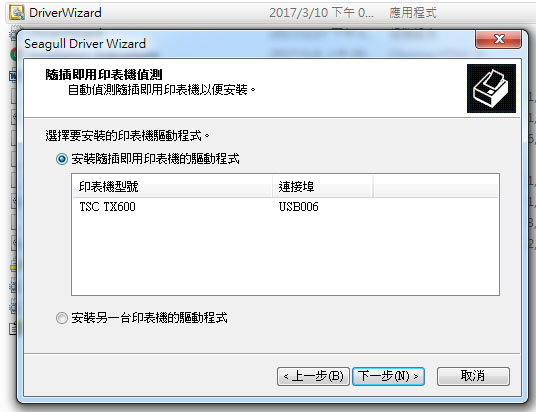

    C7.搜尋到標籤機了請按下一步

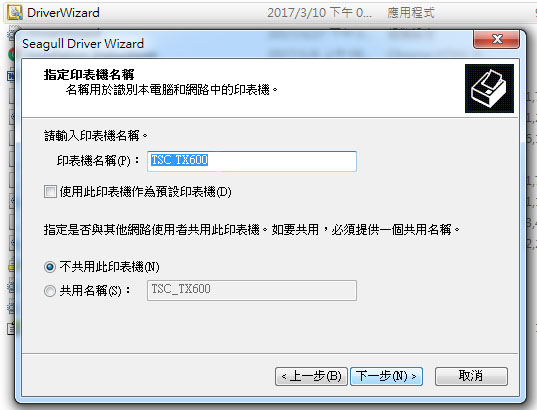

    C8.點不共用即可. 請按<<下一步>>

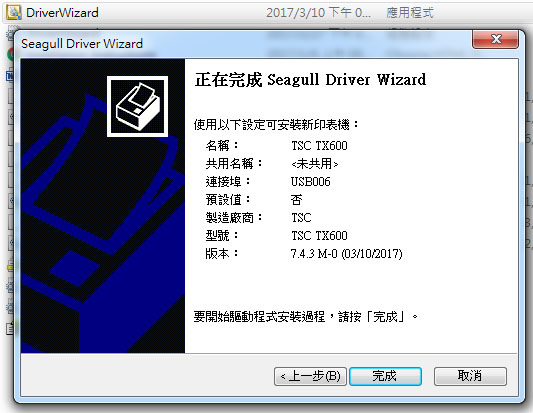

    C9.請按<<完成>>即可繼續安裝

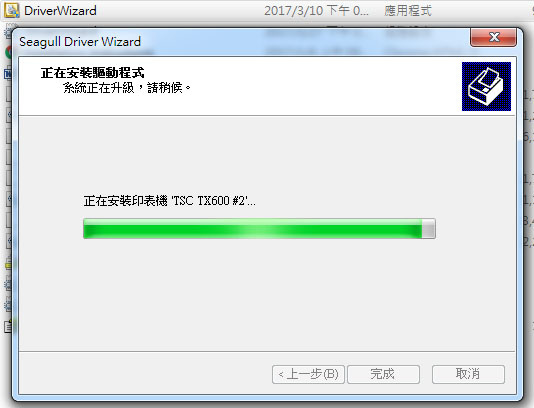

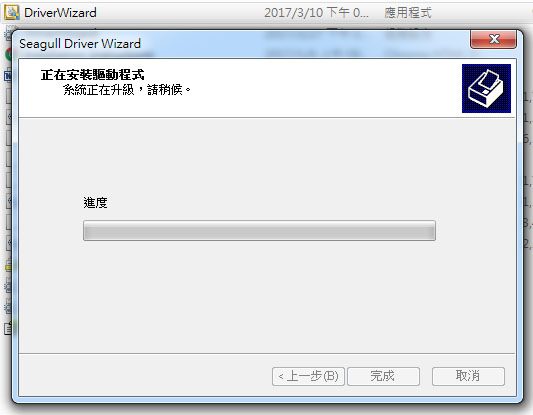

    C10.正在安裝

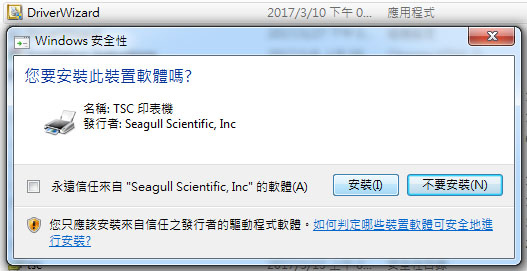

C11.會出現警告訊息.請按<<安裝>>


    C12.正在安裝

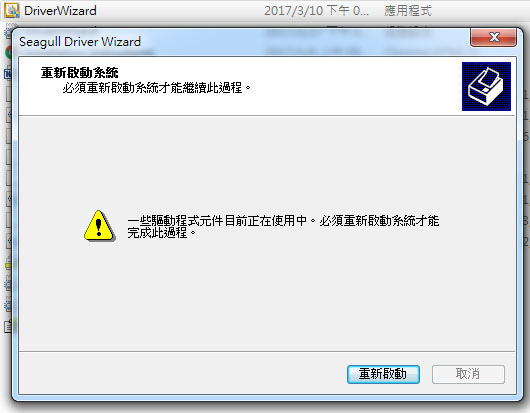

    C13.電腦會要求重新開機.請按重新開機即可


    C14.重新開機後會出現警告訊息,請按<<是>>即可繼續安裝

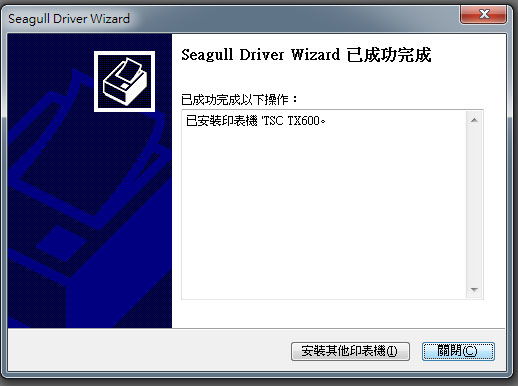

    C15.安裝完成請按<<關閉>>即可

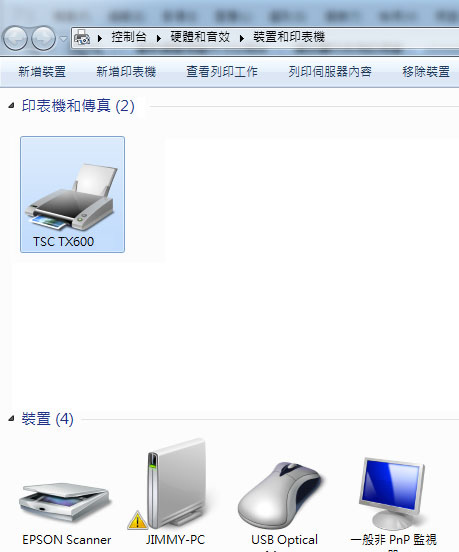

    C16.安裝完畢後<<裝置與印表機>>

            會出現標籤機圖示代表安裝完成

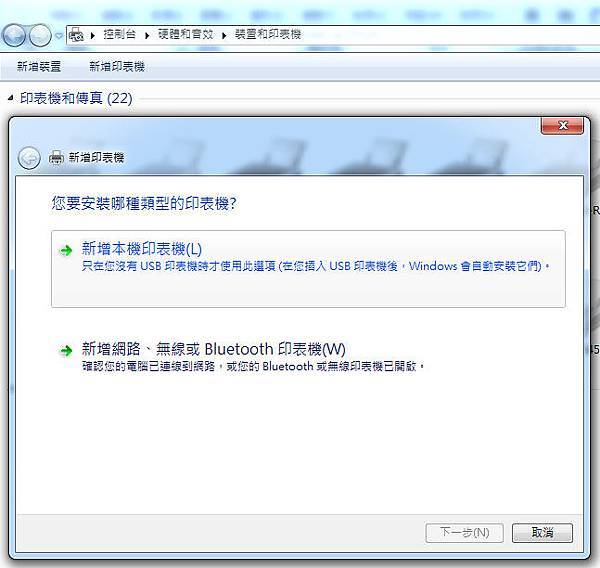

    D1.手動安裝請至控制台>硬體和音效>裝置與印表機裡面


         按<<新增印表機>>後點選新增本機印表機

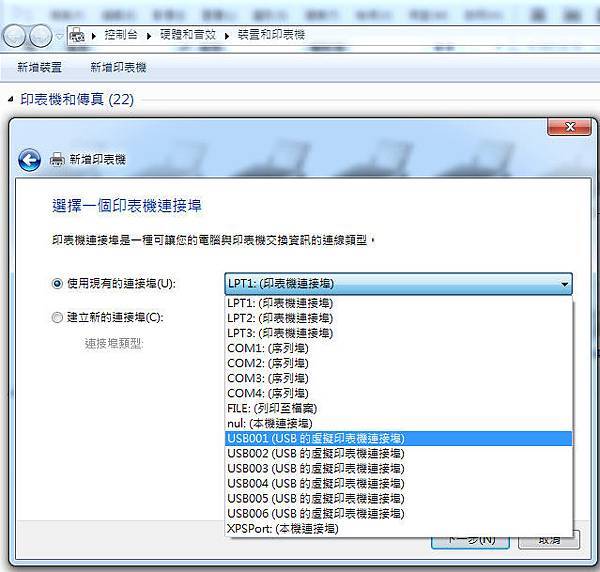

    D2.請選擇<<連接埠>>基本上是接USB所以請選擇USB001

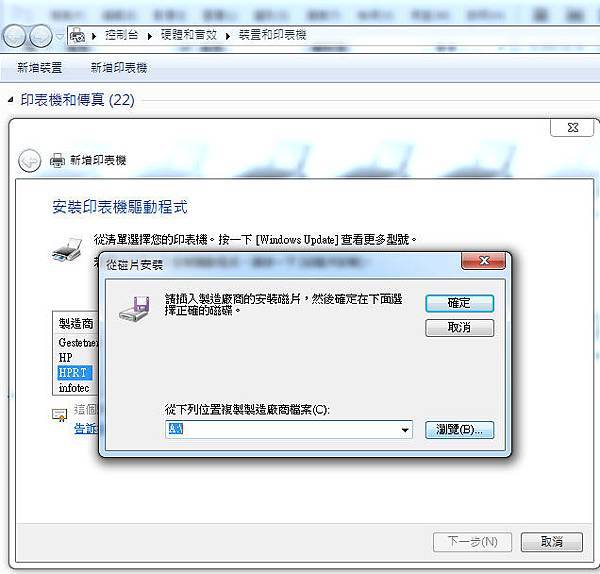

    D3.請點選<<從磁片安裝>>

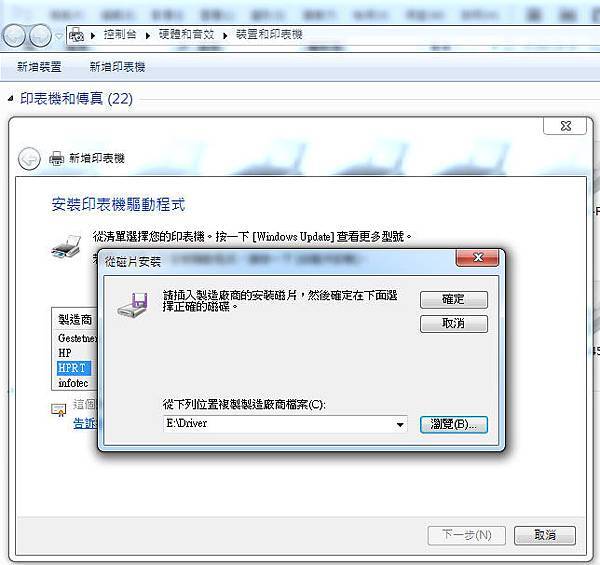

    D4.請按<<瀏覽>>

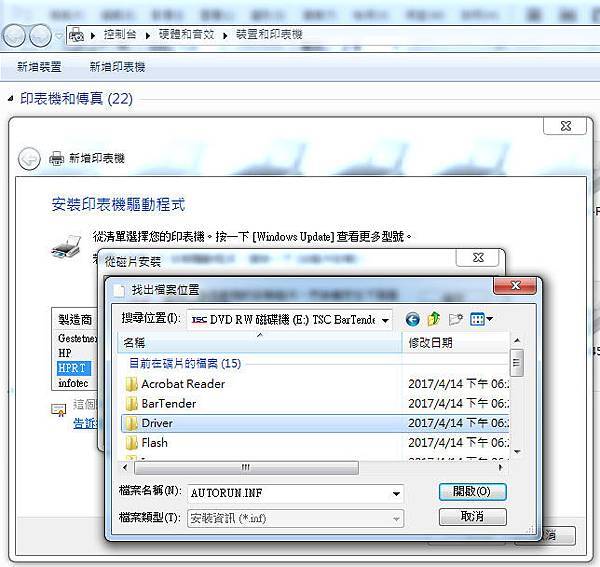

    D5.請搜尋光碟機裡的Driver資料夾後按開啟


    D6.找到TSC檔案按開啟

印23.jpg\

    D7.請按<<確定>>

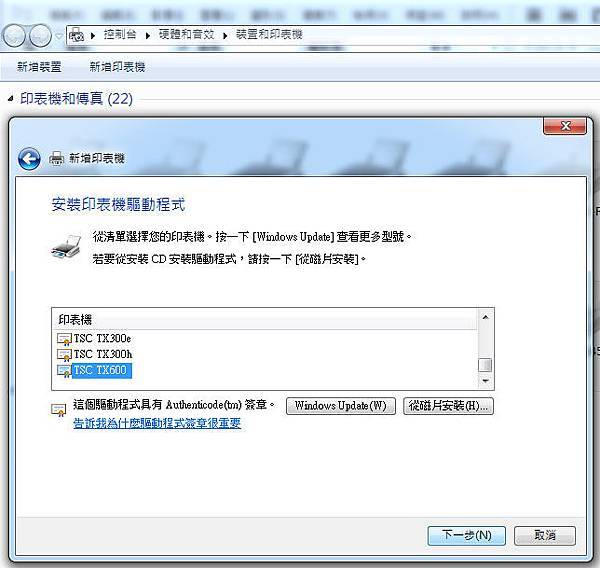

    D8.請選擇驅動程式<<範例為TSC TX600>>或TSC TTP-342MPRO 等


    D9.請按<<下一步>>

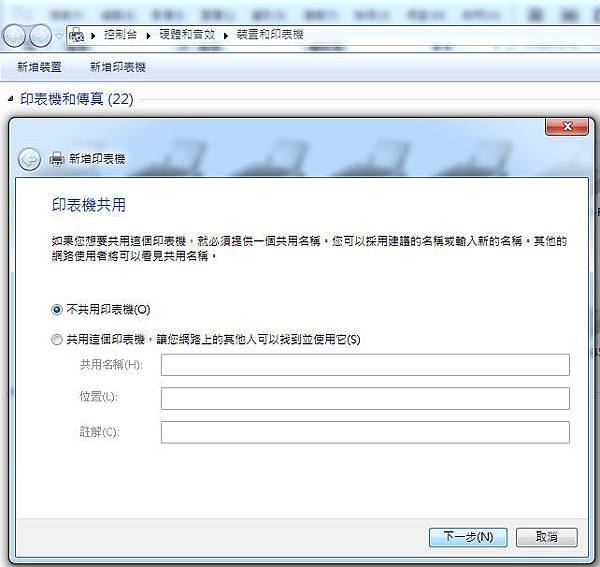

    D10.選擇不共用後按<<下一步>>

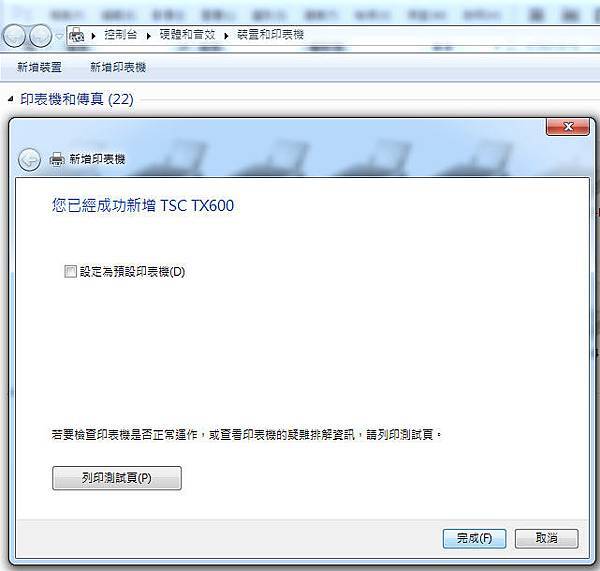

    D11.請按<<完成>>


    D12.安裝完畢.標籤機圖示有出現恭喜可已開始使用了

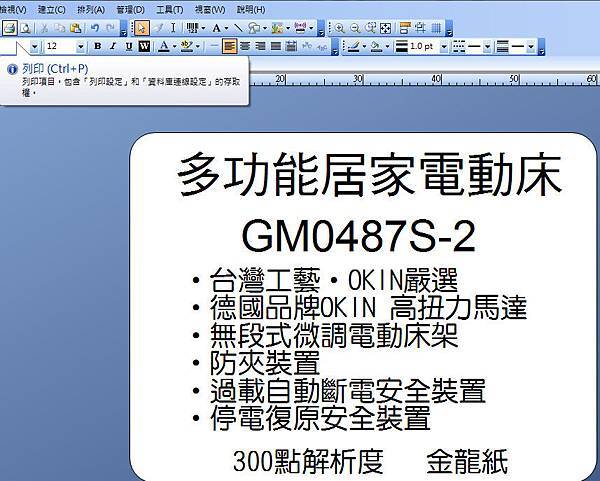

E1.設定好貼紙後要列印之前請先檢查一下印表機是否有設定正確

          請按<<列印>>印表機圖示

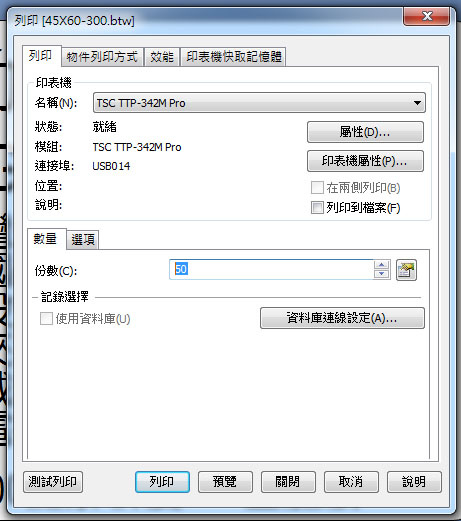

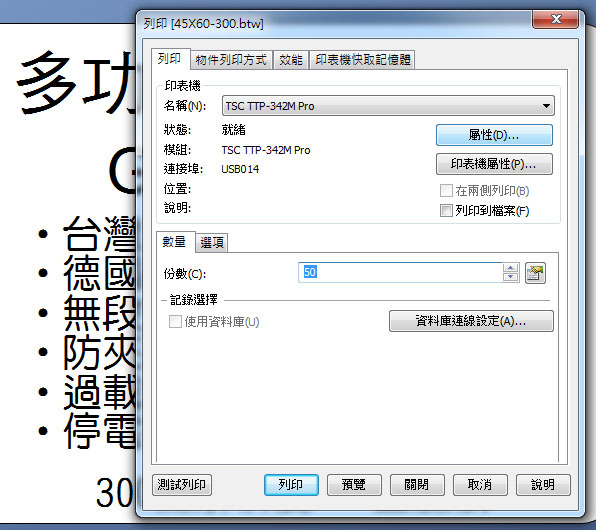

E2.檢查印表機名稱後按<<屬性>>

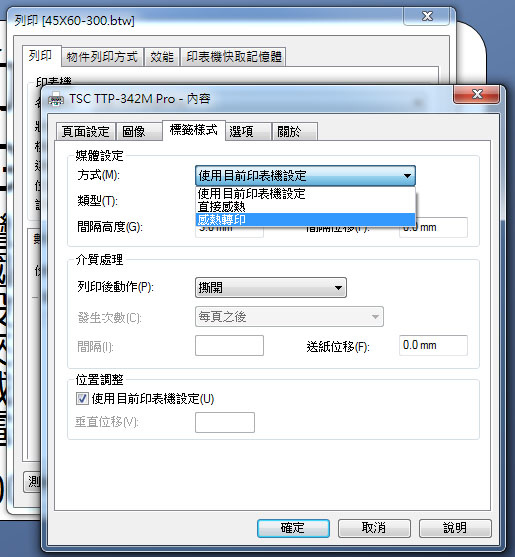

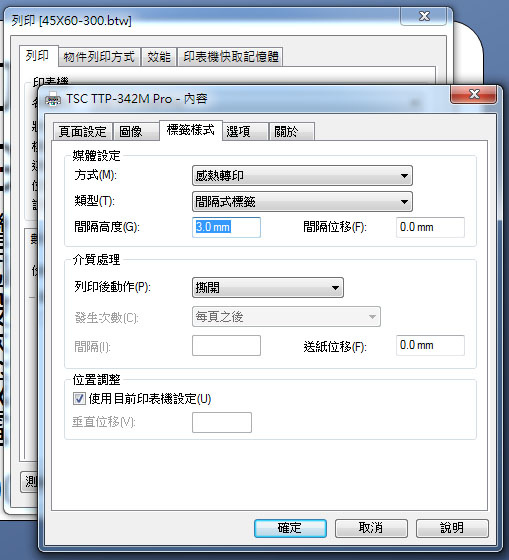

E3.點選<<標籤樣式>>標題

          檢查<<媒體設定>>裡的<<方式>>一律都是選擇<<感熱轉印>>

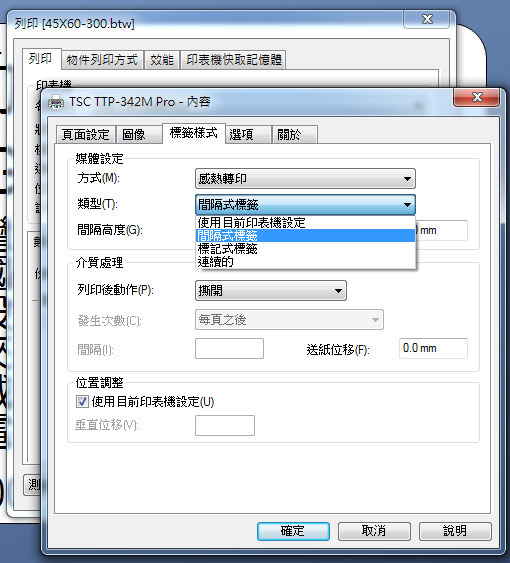

E4.在檢查<<類型>>

         如果您的標籤是透明貼紙請選擇<<標記式標籤>>

        如果您的貼紙是銀龍.金龍.彩虹.銅版.珠光等請選擇<<間隔式標籤>>

        如果您的貼紙沒有裁切連續紙請選擇<<連續的>>

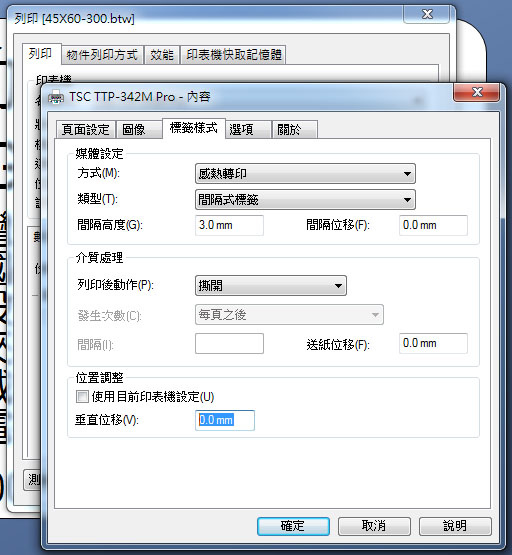

E5.再來請填寫<<間隔高度>>請輸入3mm


E6.如果畫面是正中央但是列印出來偏上或偏下

          可調整<<垂直位移>>來做移動

         (每次增加或減少以0.5MM為基準)

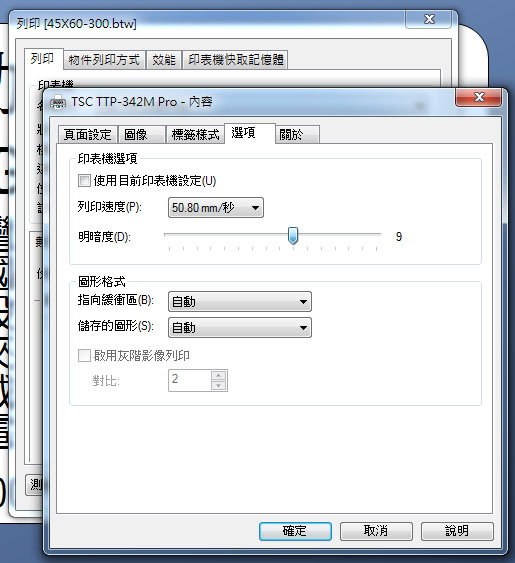

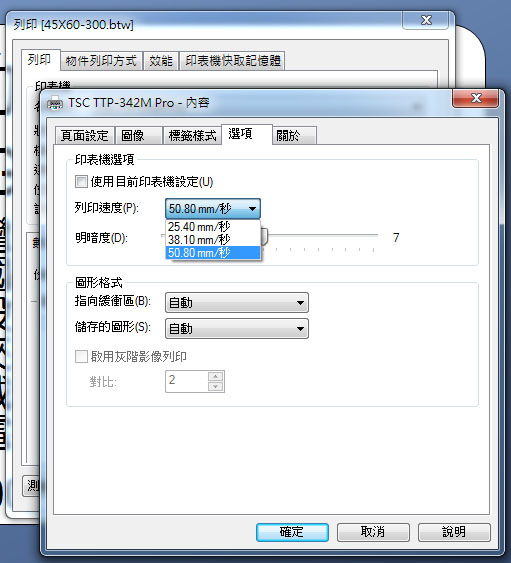

E7.再來選擇標題<<選項>>

         調整<<列印速度>>可先以最慢速度來作列印再慢慢增加


E8.再來可以調整列印溫度(明暗度)

     如果細字印不清楚可以增加明暗度

     如果粗體字印出來會糊在一團可減少明暗度


E9.設定好後<<按確定>>後即可選擇份數來作列印
