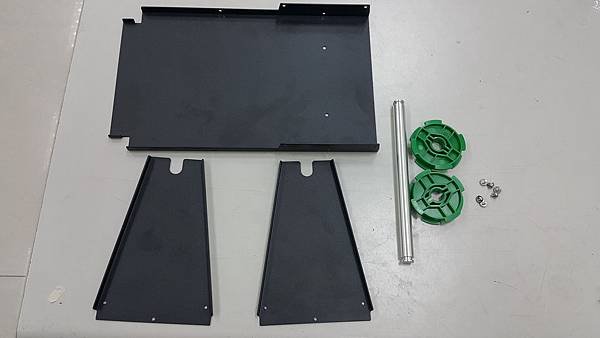

1.請檢查外掛紙架零件

2.把兩邊紙架螺絲鎖上

3.紙架組裝完成

4.請把紙架上支架兩片綠色檔版裝上

5.紙架安裝完成

6.機器底部會有兩個卡孔是在裝紙架的

7.請把機器連結至紙架即可

8.完成連結

9.請按住兩邊上蓋開關往上打開即可

10.按住碳帶座開關左右兩邊一起按

11.把整個碳帶座往上打開即可

12.安裝貼紙.先把貼紙紙捲印刷面朝上裝入貼紙支架上

13.再把綠色擋片靠好貼紙置中即可.讓後放進紙架上

14.把貼紙穿入機器後放導紙孔

15.貼紙拉置前方注意貼紙靠紙器

16.把靠紙器推開.讓紙張穿過

17.貼紙穿過後再把靠紙器靠好.靠紙器移動一邊兩邊都會動作.

18.貼紙安裝完成

19.接下來安裝碳帶

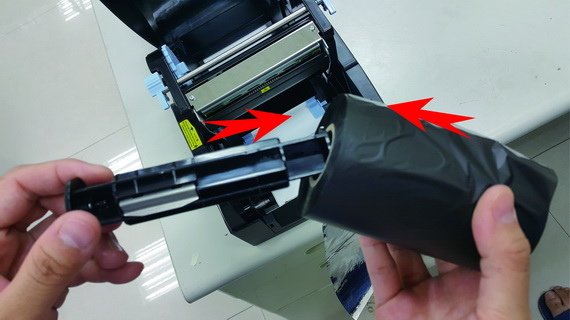

20.把碳帶軸管裝入碳帶

21.碳帶插入後置中即可不需插到底

22.注意左邊方型孔對機器上齒輪方型凸點

23.先碳帶軸管左邊方型凹洞卡入機器齒輪方型凸點即可

24.再把碳帶軸管右邊凸點卡入機器右邊卡槽即可

25.接下來安裝碳帶回收軸紙管.把碳帶軸管插入碳帶空紙管

26.紙管置中即可

27.一樣碳帶軸管上有一個方形凹孔.要卡入碳帶座上方齒輪方型凸點

28.先把碳帶軸管左邊方型凹洞卡入機器齒輪方型凸點即可

29.再把碳帶軸管右邊凸點卡入機器右邊卡槽即可

30.碳帶回收軸安裝完成

31.把碳帶保護膜拉置碳帶回收軸紙管黏貼好

32.往上方旋轉齒輪把碳帶保護膜手動回收

33.轉至碳帶出現為止

34.再把碳帶座用兩支手往下壓,關閉碳帶座

35.在把機器上蓋往下蓋上

36.機器後方連接孔分配圖

37.接上電源(機器附贈電源供應器)請記得要接家用電源插座110V

38.接上傳輸線(機器附贈USB傳輸線)

        方型孔插機器,長方扁型插電腦USB座

39.連接完成

40.開啟電源即可開始使用

41.機器READY燈亮起即可開始動作

42.安裝完成開始列印
