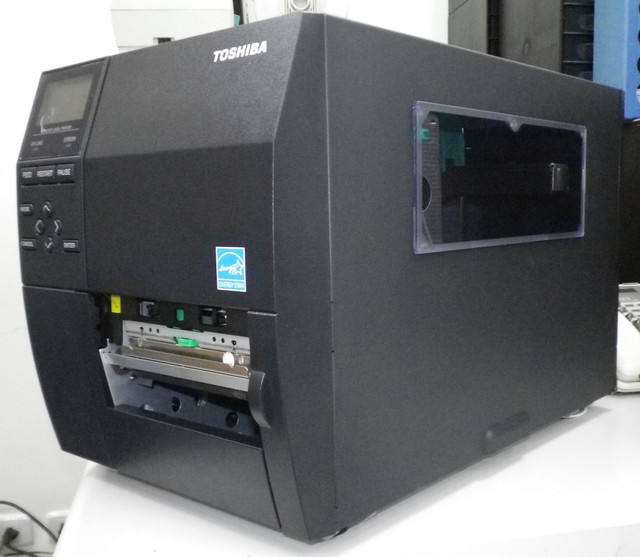

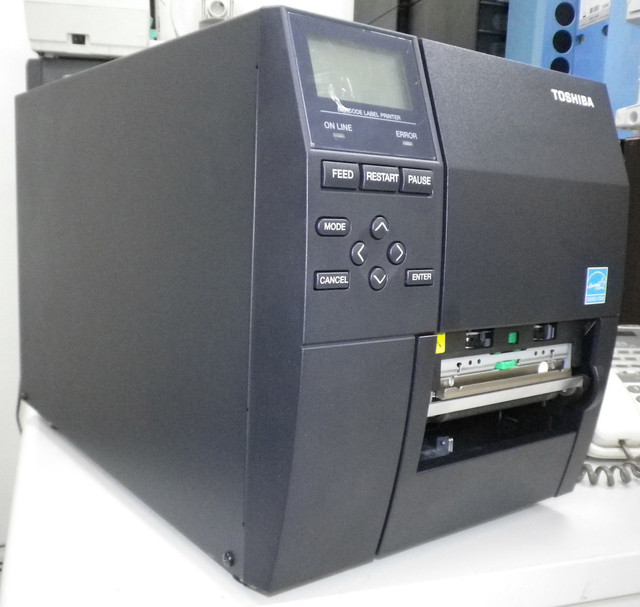

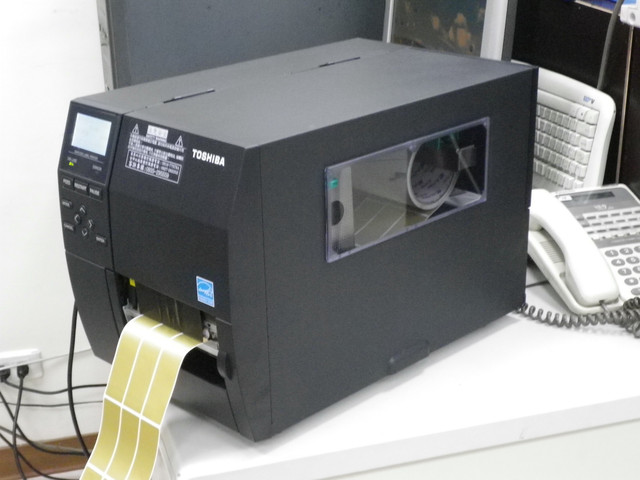

B-EX4T2-HS碳帶紙張安裝說明及圖解

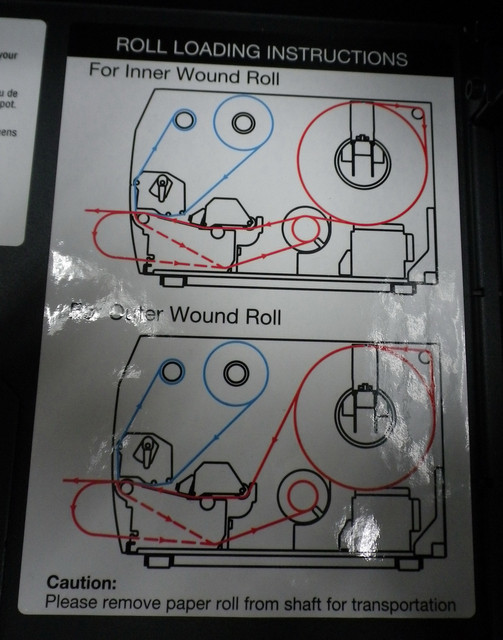

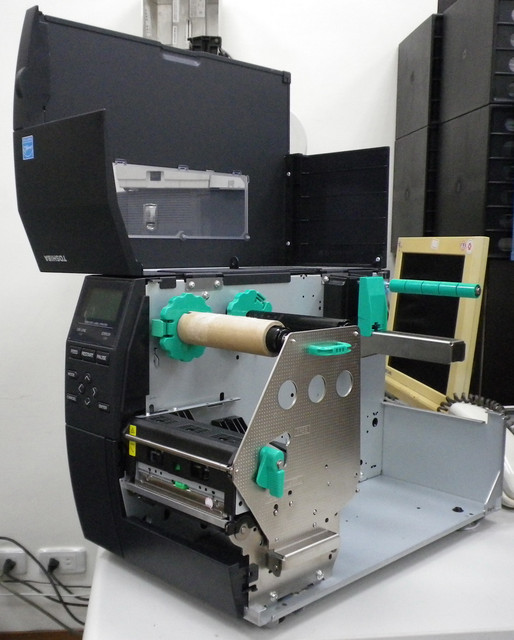

1.打開側蓋!每一台機器都會有安裝說明的圖解!





2.將熱感頭(印字頭)打開!

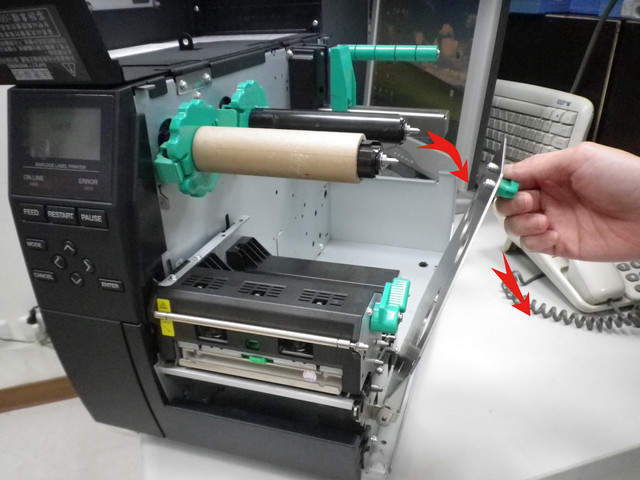

3.請把側蓋放下

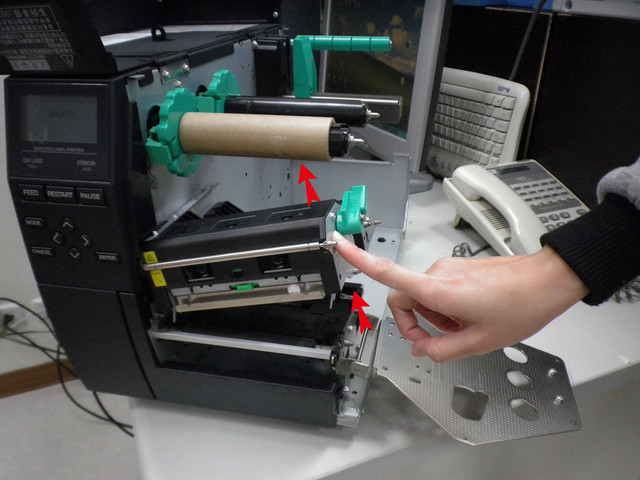

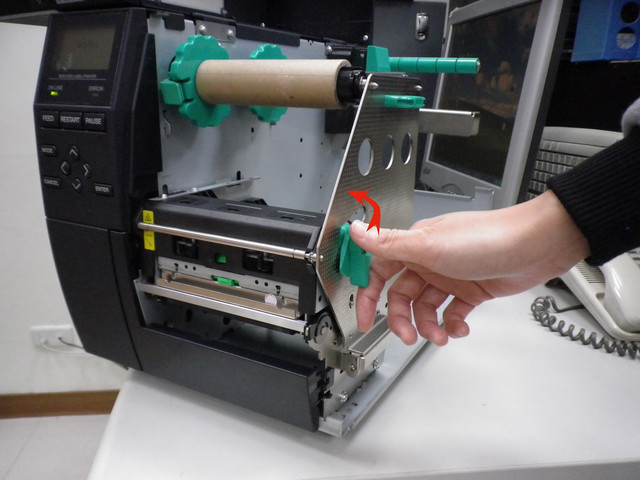

4.請把印字頭往上推

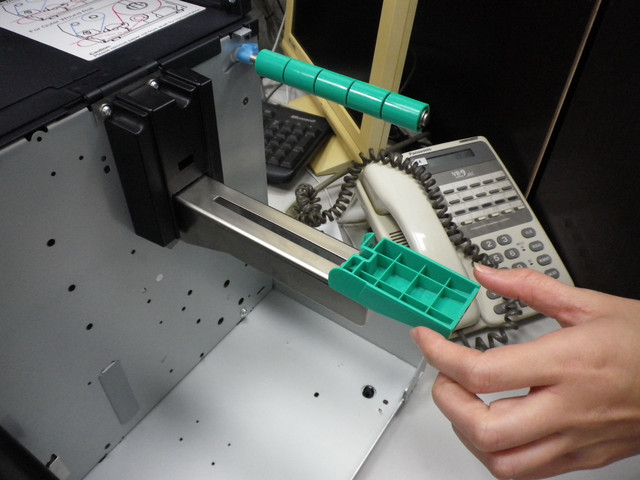

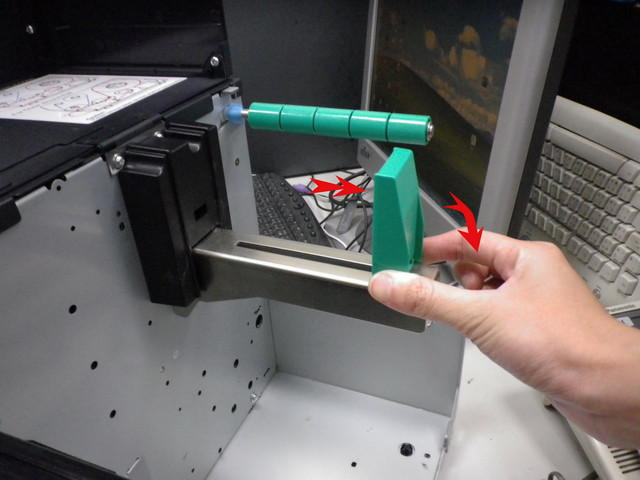

5.把靠紙捲器往下扳

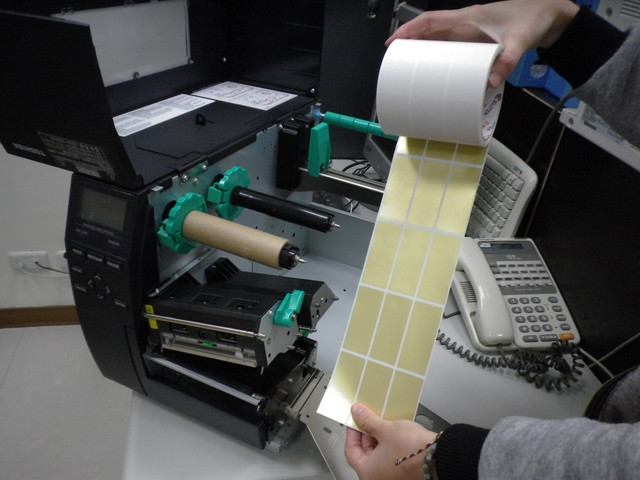

6.紙張請注意印刷面朝上!

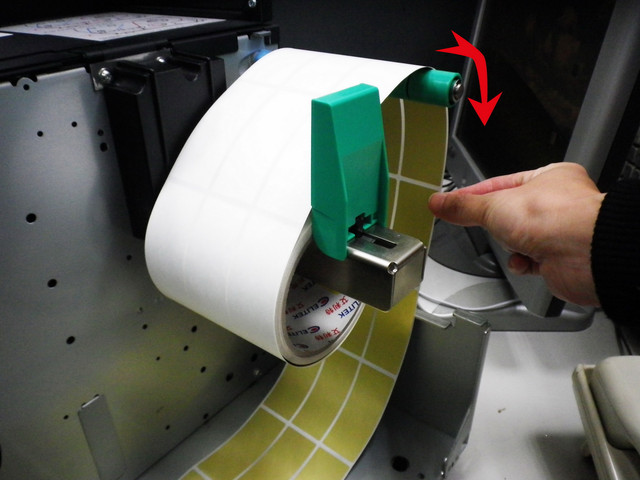

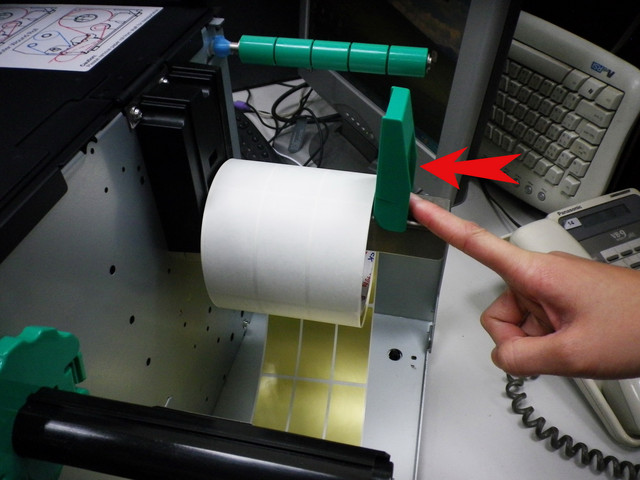

7.把紙捲放入紙捲架上後靠紙捲器記得扳起來

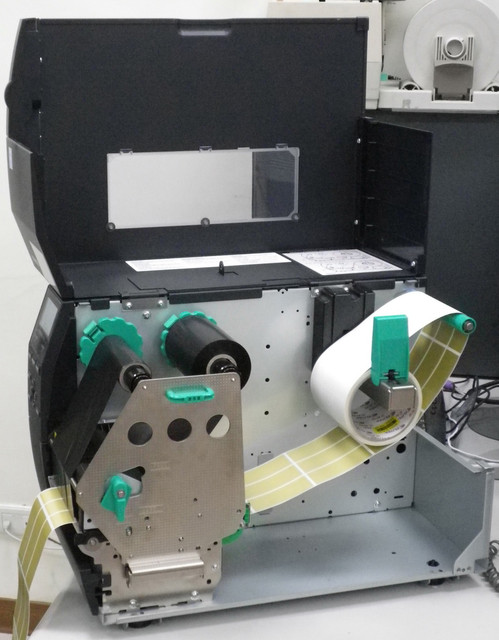

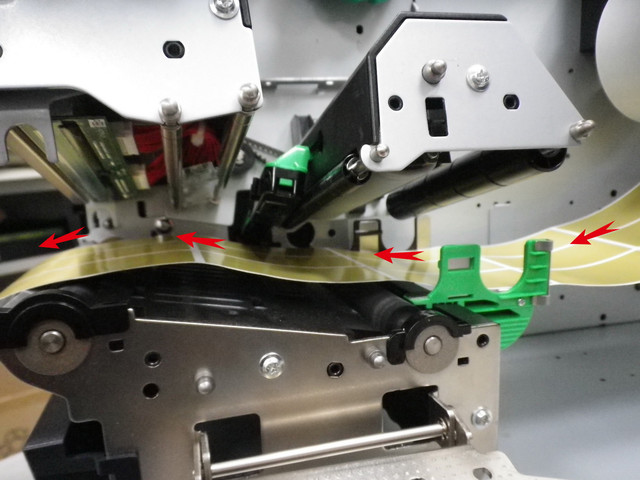

8.以下為紙捲外捲介紹

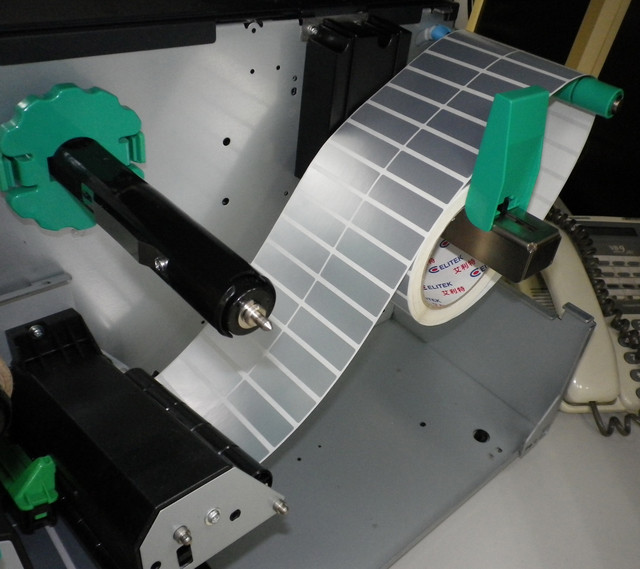

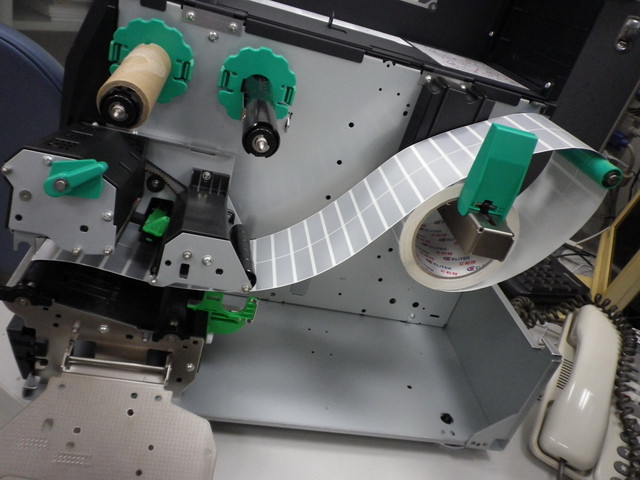

9.把貼紙繞過輔助桿往前穿

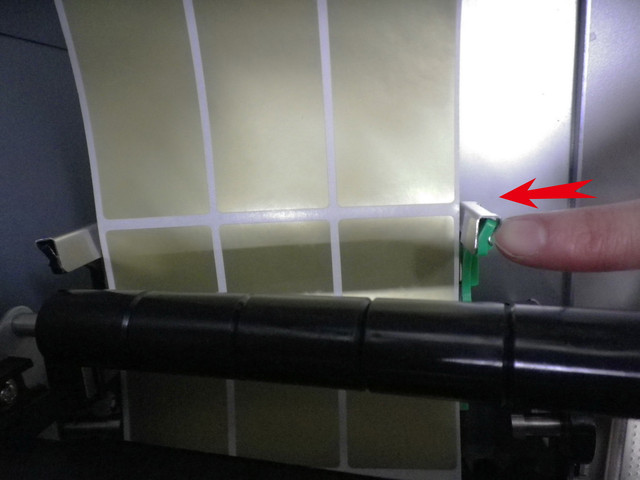

10.紙張穿過靠紙器!請把旋鈕轉鬆



11.記住要把靠紙器靠向紙張邊緣!如沒靠好紙張會亂跑!

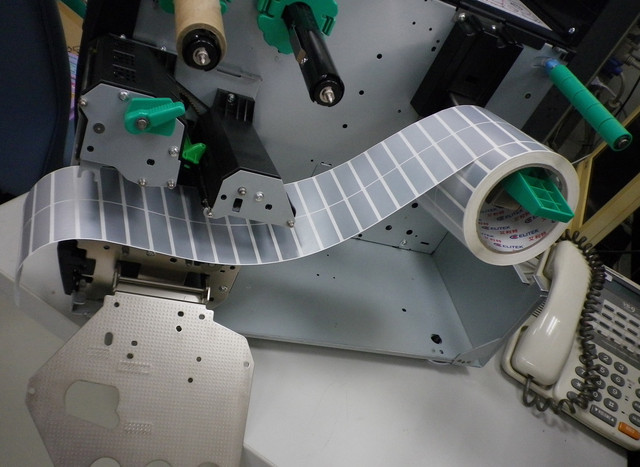

12.貼紙靠好後再把靠紙器旋鈕鎖緊!固定靠紙器

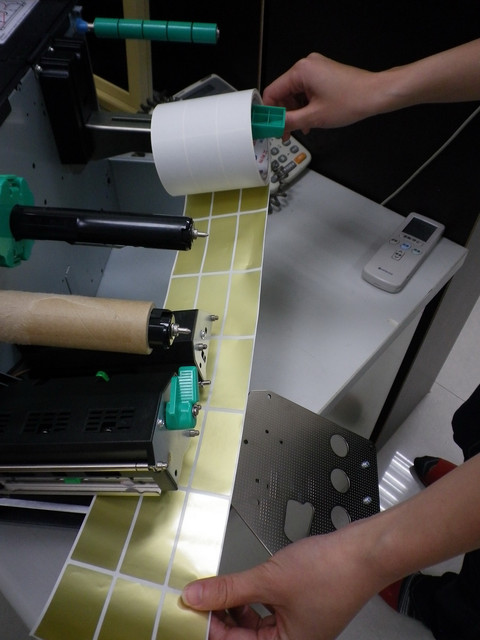

13.把貼紙往前拉至出口處

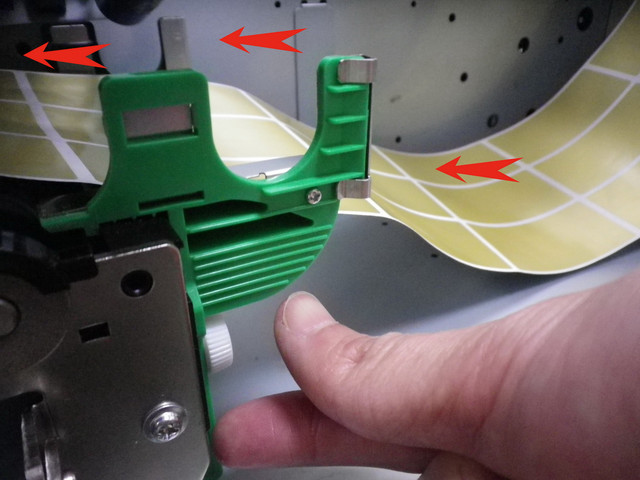

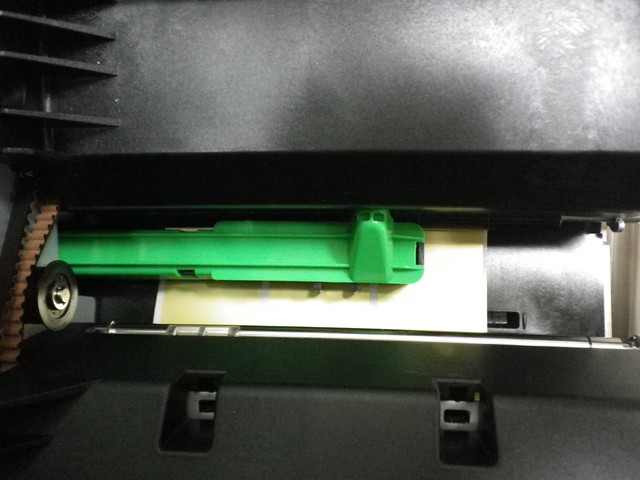

14.注意此為貼紙感應器橫桿!!上面會有2個感應器請記住這2個凸出的黑色

一定要在貼紙上面!!不可在貼紙間距上不然會感應不到貼紙

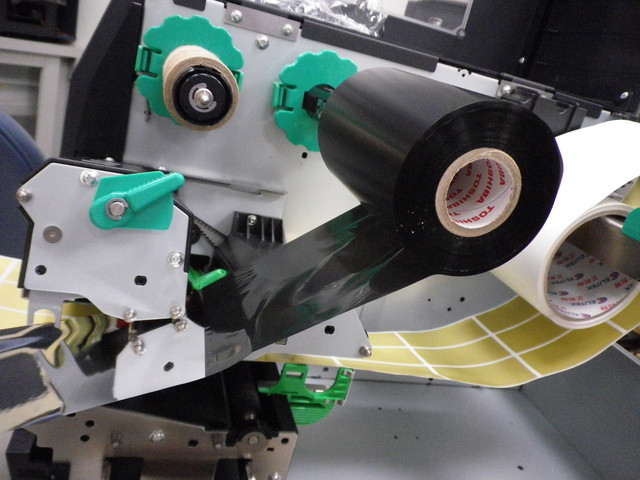

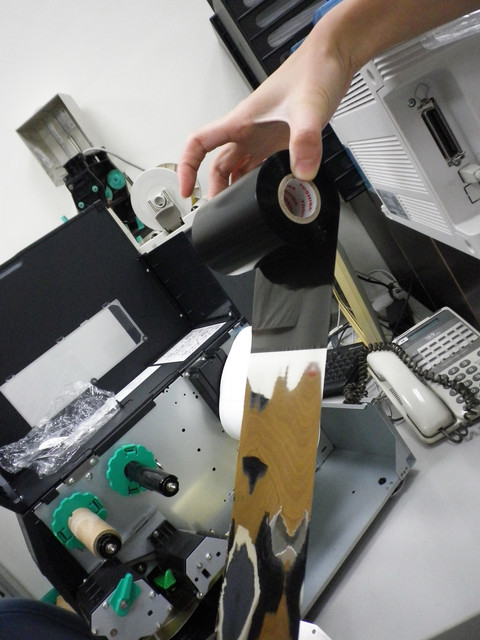

15.請注意碳帶裝置方向!請按照箭頭方向!

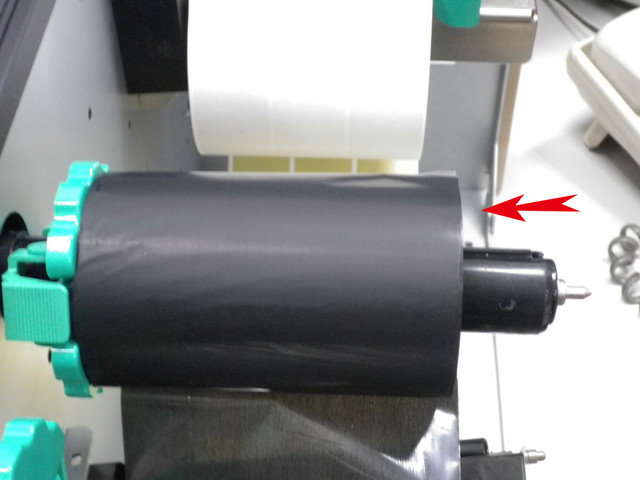

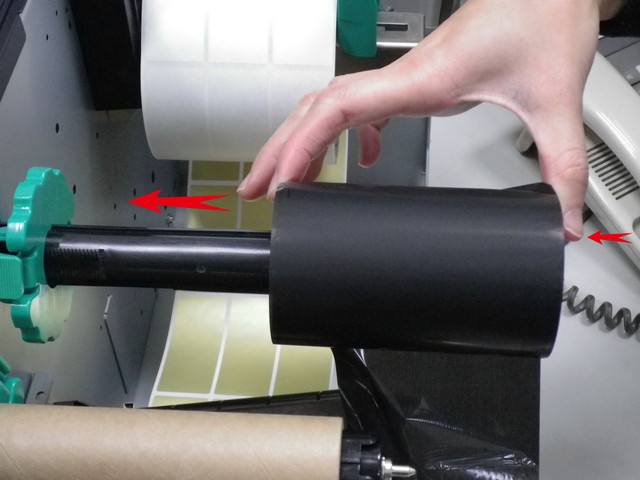

16.碳帶裝入碳帶軸往裏推到底!

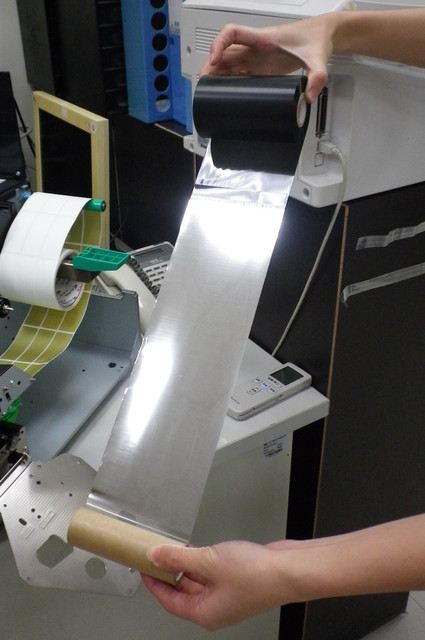

17.碳帶往前繞至前端!把回收碳帶紙捲裝入回收碳帶軸

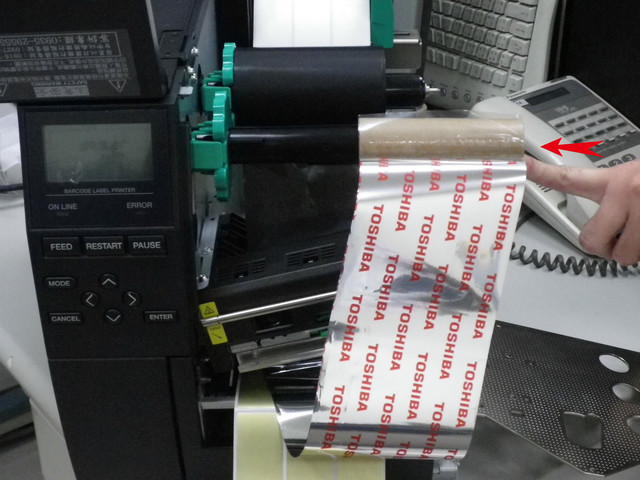

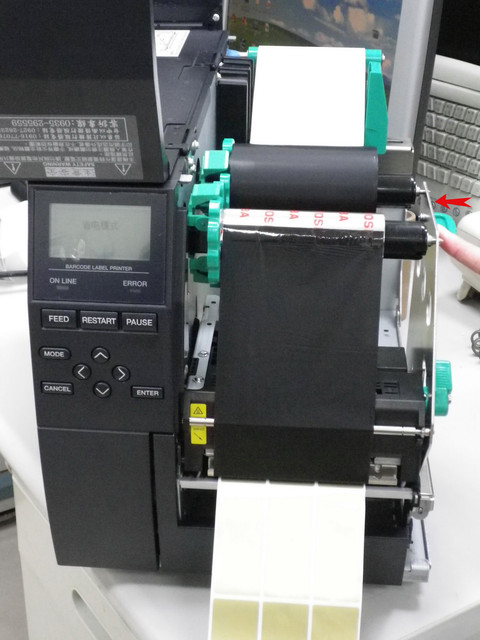

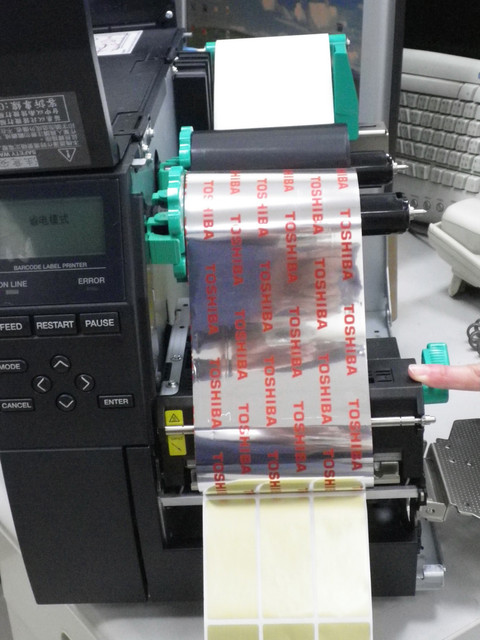

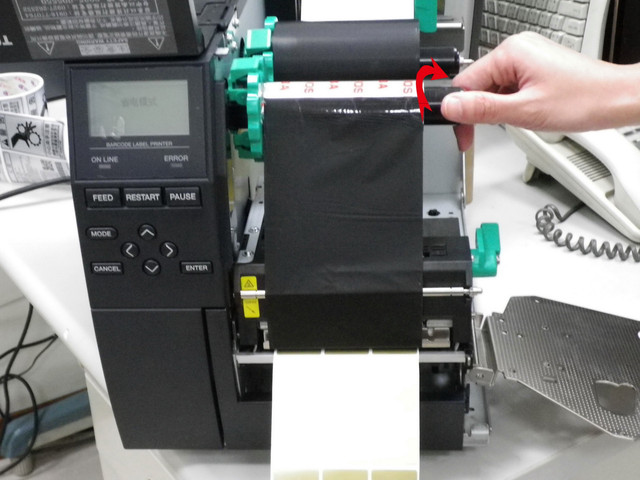

18.把碳帶回收軸旋轉!把碳帶保護膜回收至碳帶出現為止



19.把側蓋關起!




20.印字頭開關往下關!




21.碳帶紙張安裝完成!

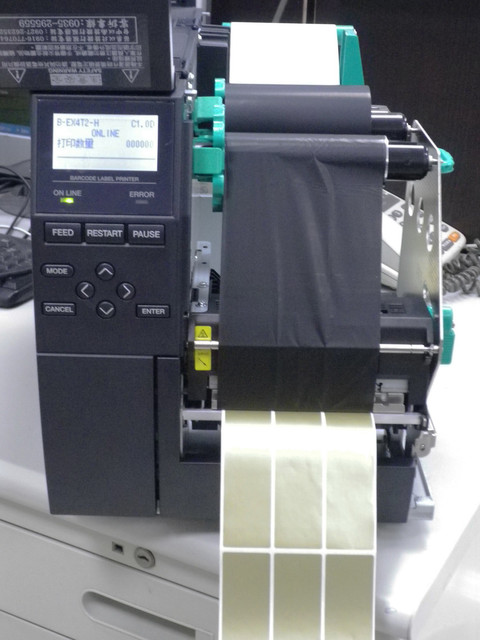

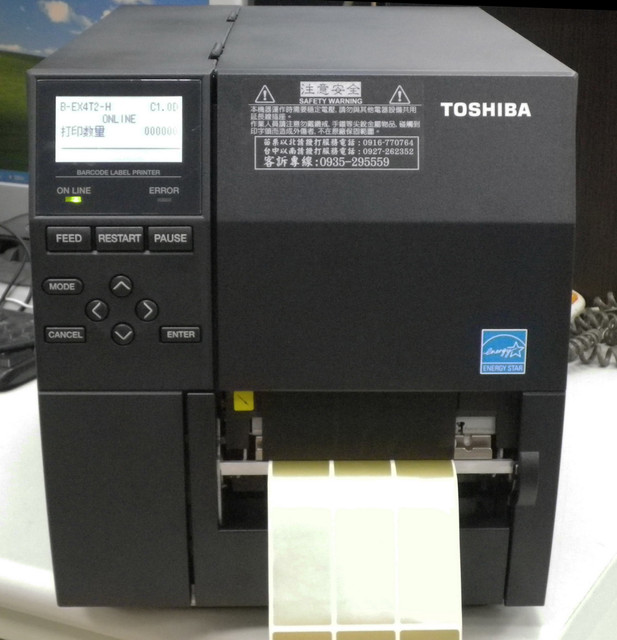

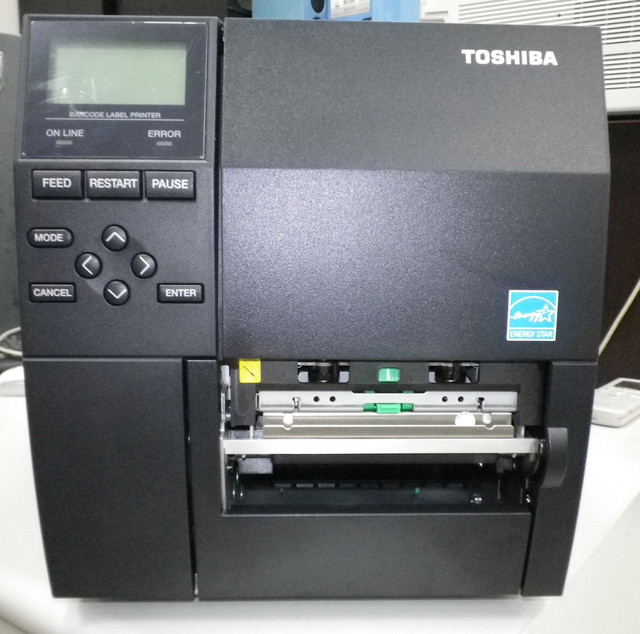

22.機器電源打開 出現ONLINE 恭喜可以開始列印了!

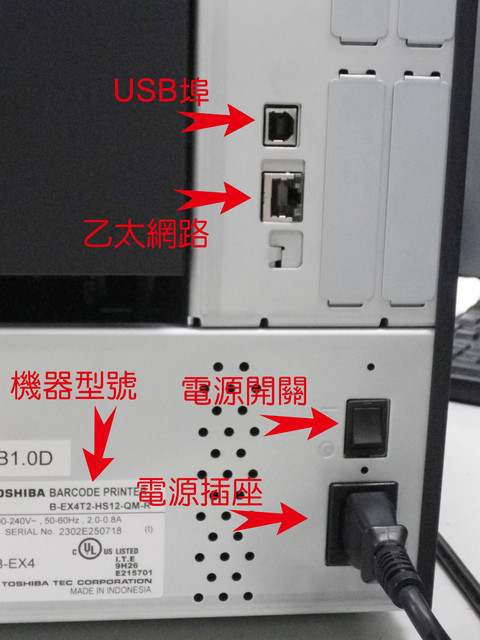

28.此圖為機器背面照!請注意您的機器所安裝的連接埠為何!
安裝印表機驅動程式時記得要調整!如是USB連接線電腦會自動安裝驅動程式!
